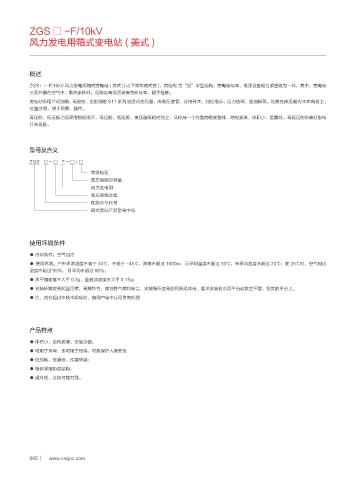

ZGS □ -F/10kV
风力发电用箱式变电站 ( 美式 )

概述

ZGS □ -F/10kV 风力发电用箱式变电站 ( 美式 )( 以下简称箱式变 )，其结构 为“品”字型结构，变电站与高、低压设备相互紧密连为一体，其中，变电站
三面外露在空气中，散热条件好，且能与高低压设备壳体分离，便于检修。
变电站采用片式油箱、无油枕、全封闭的 S11 系列油浸式变压器，高低压套管，分接开关，油位指示，压力放阀、放油阀等。均装在高压舱内本体端板上，
位置合理、便于观察、操作。
高压舱、低压舱之间采用钢板隔开，高压舱、低压舱、变压器既相对独立，又保持一个完整的箱变整体，结构紧凑、体积小，重量轻。高低压侧安装好配电
开关设备。

型号及含义

ZGS □ - □ F - □ / □
等级电压
变压器额定容量
风力发电用
高压接线方案
性能水平代号
箱式变站产品型号字母

使用环境条件

● 冷却条件：空气自冷
● 使用环境：户外环境温度不高于 40℃，不低于 -45℃，海拔不超过 1000m，月平均温度不超过 30℃，年平均温度不超过 20℃；在 25℃时，空气相比
湿度不超过 95%， 月平均不超过 90%；
● 水平加速度不大于 0.3g，垂直加速度不大于 0.15g；
● 安装环境应无明显污秽，无爆炸性，腐蚀性气体和粉尘，安装场所应无剧烈振动冲击，要求安装在水泥平台或其它平整、坚实的平台上。
● 注：其它超过本技术规定时，由用户与本公司协商处理

产品特点

● 体积小、结构紧凑、安装方便：
● 可用于环网，也可用于终端，可靠保护人身安全
● 低损耗、低噪音、性能优越；
● 箱体采用防盗结构；
● 温升低，过负荷能力强。
