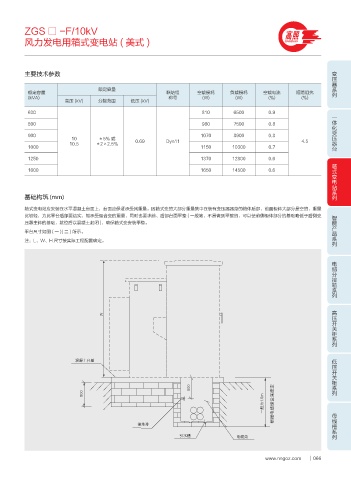

Page 77 - 南宁市高照电器有限责任公司

ZGS □ -F/10kV 高照
风力发电用箱式变电站 ( 美式 ) GAOZHAO

变压器系列
主要技术参数

额定容量
额定容量 联结组 空载损耗 负载损耗 空载电流 短路阻抗
(kVA) 称号 (W) (W) (%) (%)
高压 (kV) 分接范围 低压 (kV)
630 810 6500 0.9 一体化变压器台
800 980 7500 0.8

900 1070 8900 0.8
10 ±5% 或 0.69 Dyn11 4.5
10.5 ±2×2.5%
1000 1150 10300 0.7
1250 1370 12800 0.6
箱式变电站系列
1600 1650 14500 0.6

基础构筑 (mm)
箱式变电站应安装在水平混凝土台面上，台面应保证承受其重量。因箱式变的大部分重量集中在装有变压器器身的箱体后部，前面柜体大部分是空的，重量
智能产品系列
比较轻，为此平台后部要结实，能承受组合变的重量，同时也要求前、后部台面平整 ( 一般地，不易做到平整的，可以使前侧柜体部分的基础略低于后侧变
压器主体的基础，就位后以混凝土封闭 )，确保箱式变安装平稳。
平台尺寸如图 ( 一 )( 二 ) 所示。
注：L、W、H 尺寸按实际工程配置确定。

电缆分接箱系列

高压开关柜系列
8

低压开关柜系列
⌣܉ోजദ

̬㝘ͦ N ᵥᢚ⩡㐲೷䃪⌝Ꮢ჆ 母线槽系列

ᣑ౜ᢾ
ᑁⅠἩ ⩡㐲⇋

www.nngoz.com 066
