ZGS □ -F/10kV
风力发电用箱式变电站 ( 美式 )

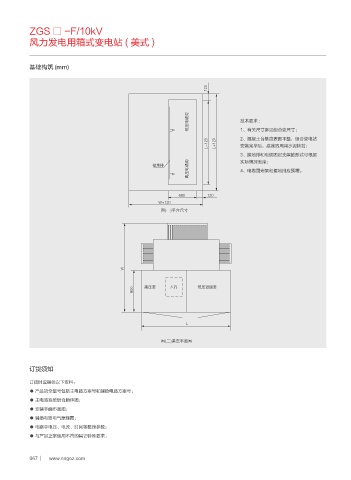

基础构筑 (mm)

Ѻࢷ⩡㐲⇋ 技术要求 :

1、有关尺寸参见组合变尺寸；

- - 2、混凝土台基应表面平整，组合变电站
安装完毕后，底座四周用水泥抹封；
3、接地排和电缆固定支架的形式可根据
倄ࢷ⩡㐲⇋ 4、电缆固定架和接地排应预埋。
ᣑ౜ᢾ 实际情况而定；

8
ప ̬ ᎟जᅦᄤ

8

倄ࢷა ڑႀ Ѻࢷ䔇㏫ა

-

ప θ 㒺ऄ᎟䲎ప

订货须知

订货时应提供以下资料：
● 产品的全型号包括主电路方案号和辅助电路方案号；
● 主电路系统组合顺序图；
● 安装平面布置图；
● 辅助电路电气原理图；
● 电路中电压、电流、时间等整定参数；
● 与产品正常使用不符的其它特殊要求。
