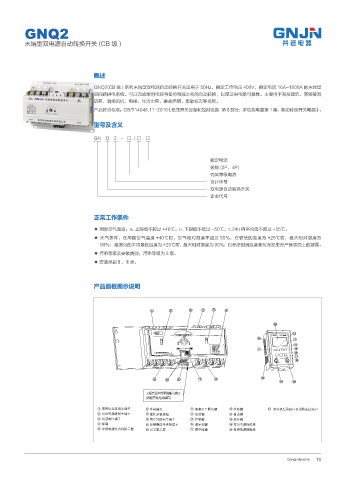

Page 25 - 浙江共进电器科技有限公司

GNQ2

末端型双电源自动转换开关 (CB 级 )

概述

GNQ2(CB 级 ) 系列末端型双电源自动转换开关适用于 50Hz，额定工作电压 400V，额定电流 16A-1600A 的末端型
双回路供电系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠性。主要用于高层建筑、商场等消
防泵、消烟风机、电梯、生活水泵、事故照明、集散标志等场所。
产品符合标准：GB/T14048.11-2016《低压开关设备和控制设备 第 6 部分；多功能电器第 1 篇：自动转换开关电器》。

型号及含义

GN Q 2 - □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -50℃；c.24h 内平均值不超过 +35℃。
◆ 大气条件：在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为
90％； 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；已考虑到因温度变化而发生在产品表面上的凝露。
◆ 污染等级及安装类别：污染等级为 3 级。
◆ 安装类别Ⅱ、Ⅲ类。

产品面板图示说明

(/2

፤⩔⩡⎼䔇㏫ͧ〛ၼ ᝷ᳰ᣾ႀ ᖎูܦࢮ各䃐䩚 ᝷ߔ䩚 ࣽ⩡ᱦԍण〛एࣶ⊴䭞䔊ᣑ〛ए
ำ⩔⩡⎼䔇㏫ͧ〛ၼ ᣾ႀᄭᲫᠵ䧚 䃪㒚䩚 㜖ߔ䩚
䉋䒩ӓͧ〛ၼ ⩔ᝣโᣑԍण〛ၼ ѹ⼧䩚 ࣸܲ䩚
ᴳ❸ ᣓݢஔԍण䔊ᣑ〛ၼ ᪜ႃߌ䩚 ፤⩔⩡⎼ԉ䮕Ꮣ
፤⩔⩡⎼ܲऴ䬤ᠳ⹦ஔ -$%᭪⹦ᅻ ᪜ႃۻ䩚 ำ⩔⩡⎼ԉ䮕Ꮣ

18
