GNQ2

末端型双电源自动转换开关 (CB 级 )

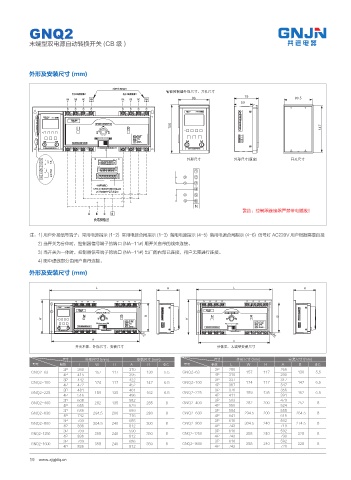

外形及安装尺寸 (mm)

ᮦ㘩ᣓݢஔโᒎᅦᄤȟᐬႀᅦᄤ

HOR3.21105Q

โᒎᅦᄤ โᒎᅦᄤ ࣆᏒ ᐬႀᅦᄤ

警告：控制器连接器严禁带电插拔！

注：1) 用户外接信号端子；常用电源指示 (1-2) 常用电源合闸指示 (1-3) 备用电源指示 (4-5) 备用电源合闸指示 (4-6) 信号灯 AC220V 用户根据需要自接
2) 当开关为分体时，控制器信号端子的端口 (NA-11#) 用开关自带的线束连接。
3) 当开关为一体时，控制器信号端子的端口 (NA-11#) 出厂的内部已连接，用户无需进行连接。
4) 图中虚线部分由用户自行连接。
外形及安装尺寸 (mm)

HOR3.211105Q
(/2

ᐬڟ᱘ѿȟโᒎᅦᄤȟႵ㷱ᅦᄤ ܲѿᐻȟ᱗〛ಷႵ㷱ᅦᄤ

尺寸 外形尺寸 (mm) 安装尺寸 (mm) 尺寸 外形尺寸 (mm) 安装尺寸 (mm)
型号 极数 L W H A B ΦC 型号 极数 L W H A B ΦC
3P 390 370 3P 285 265
GNQ2-63 157 117 130 5.5 GNQ2-63 157 117 130 5.5
4P 415 395 4P 310 290
3P 442 422 3P 337 317
GNQ2-100 174 117 147 6.5 GNQ2-100 174 117 147 6.5
4P 472 452 4P 367 347
3P 481 461 3P 376 356
GNQ2-225 189 135 162 6.5 GNQ2-225 189 135 162 6.5
4P 516 496 4P 411 391
3P 608 582 3P 503 479
GNQ2-400 282 135 285 8 GNQ2-400 282 200 252 8
4P 655 629 4P 550 524
3P 685 659 3P 584 558
GNQ2-630 294.5 200 280 8 GNQ2-630 294.5 200 264.5 8
4P 742 716 4P 641 615
3P 709 685 3P 616 592
GNQ2-800 304.5 240 300 8 GNQ2-800 304.5 240 274.5 8
4P 836 812 4P 743 719
3P 709 590 3P 616 592
GNQ2-1250 358 240 350 8 GNQ2-1250 358 240 328 8
4P 836 812 4P 743 790
3P 709 686 3P 616 592
GNQ2-1600 358 240 350 8 GNQ2-1600 358 240 328 8
4P 836 812 4P 743 720
19 www.zjgjdq.cn
