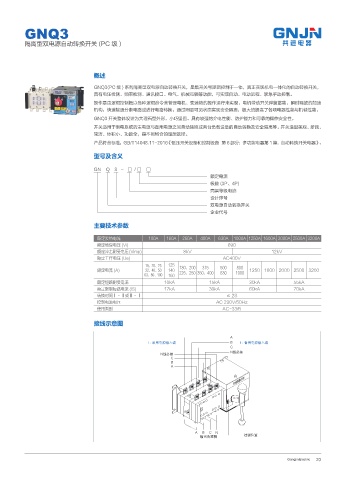

GNQ3

隔离型双电源自动转换开关 (PC 级 )

概述

GNQ3(PC 级 ) 系列隔离型双电源自动转换开关，是集开关与逻辑控制于一体，真正实现机电一体化的自动转换开关，
具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加速
机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。
GNQ3 开关整体设计为大理石型外形，小巧坚固。具有较强的介电性能、防护能力和可靠的操作安全性。
开关适用于供电系统的主电源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。开关造型美观、新颖、
简洁、体积小、功能全，是不同场合的理想选择。
产品符合标准：GB/T14048.11-2016《低压开关设备和控制设备 第 6 部分；多功能电器第 1 篇：自动转换开关电器》。

型号及含义

GN Q 3 - □ / □ □
额定电流
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

主要技术参数

额定发热电流 100A 160A 250A 400A 630A 1000A 1250A 1600A 2000A 2500A 3200A
额定绝缘电压 (Vi) 690
额定冲击耐受电压(Vimp) 8kV 12kV
额定工作电压 (Ue) AC400V
16、20、25 125
额定电流 (A) 32、40、50 140 180、200 315 500 800 1250 1600 2000 2500 3200
63、80、100 160 225、250 350、400 630 1000
额定短路耐受电流 10kA 15kA 30kA 55kA
额定限制短路电流 (IS) 17kA 30kA 60kA 70kA
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ ≤ 2S
控制电源电压 AC 230V/50Hz
使用类别 AC-33iB

接线示意图

"
ć ࣡ၸႂຸᣤЙቪ # Ĉ ܫၸႂຸᣤЙቪ
$
/ጲॸଋ
/ጲॸଋ
$
#
"
ᒬҮᣀ૰धС

" # $ /
ᣤѢ᠆ᣑΞ ેᩙͮᎵ
