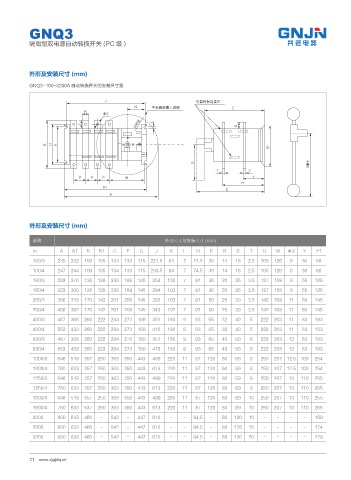

GNQ3
隔离型双电源自动转换开关 (PC 级 )
外形及安装尺寸 (mm)
GNQ3-100~3200A 自动转换开关的安装尺寸图
+ ႂ٧ଌ҃ᤋଋӜ
/ ౺ᣀణܷᔴډ &
3
9
(Ӧफ़ -
T 4
# 6 ,
#
(ణܷ
(
5 5
1 1 1 8 :
:
"
$
"
外形及安装尺寸 (mm)
规格 外形尺寸与安装尺寸 (mm)
In A A1 B B1 C E G J K L N P R S T U W ΦX Y Y1
100/3 235 232 106 105 134 133 115 221.5 84 7 74.5 30 14 18 2.5 105 126 6 36 86
100/4 247 244 106 105 134 133 115 233.5 84 7 74.5 30 14 18 2.5 105 126 6 36 86
160/3 292 270 135 128 230 189 145 254 102 7 91 36 20 25 3.5 127 158 9 55 125
160/4 322 300 135 128 230 189 145 284 102 7 91 36 20 25 3.5 127 158 9 55 125
250/3 356 312 170 142 261 208 145 293 102 7 91 50 25 30 3.5 142 168 11 60 145
250/4 406 362 170 142 261 208 145 343 102 7 91 50 25 30 3.5 142 168 11 60 145
400/3 487 368 260 222 284 273 189 351 180 9 93 65 32 40 5 222 203 11 83 193
400/4 552 433 260 222 284 273 189 416 180 9 93 65 32 40 5 222 203 11 83 193
630/3 487 368 260 222 284 273 189 351 180 9 93 65 40 50 6 222 203 12 83 193
630/4 552 433 260 222 284 273 189 416 180 9 93 65 40 50 6 222 203 12 83 193
1000/3 646 519 357 250 363 350 443 499 220 11 87 120 60 69 8 250 207 12.5 109 254
1000/4 760 633 357 250 363 350 443 613 220 11 87 120 60 69 8 250 207 12.5 109 254
1250/3 646 519 357 250 363 350 443 499 220 11 87 120 80 69 8 250 207 13 110 255
1250/4 760 633 357 250 363 350 443 613 220 11 87 120 80 69 8 250 207 13 110 255
1600/3 646 519 357 250 363 350 443 499 220 11 87 120 80 69 10 250 207 13 110 255
1600/4 760 633 537 250 363 350 443 613 220 11 87 120 80 69 10 250 207 13 110 255
2000 800 633 460 - 542 - 447 610 - - 84.5 - 80 120 10 - - - - 169
2500 800 633 460 - 542 - 447 610 - - 84.5 - 80 125 15 - - - - 174
3200 800 633 460 - 542 - 447 610 - - 84.5 - 80 130 20 - - - - 179
