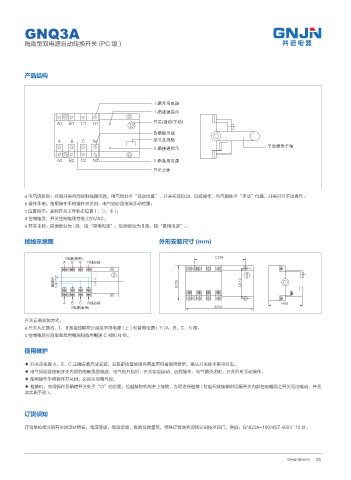

GNQ3A

隔离型双电源自动转换开关 (PC 级 )

产品结构

Ⅰ路常用电源
Ⅰ路接通指示
A1 B1 C1 N1 开关(自动/手动)
负载输出端
A B C N 型号及规格
手动操作手柄
Ⅱ路接通指示
A2 B2 C2 N2 Ⅱ路备用电源
开关主体

a 电气钥匙锁：控制开关内部控制线路电源，电气锁处于“自动位置”，开关实现自动、远控操作，电气锁处于“手动”位置，开关只可手动操作：
b 操作手柄：使用操作手柄操作开关时，电气锁必须指向手动位置；
c 位置指示：表明开关工作状态位置Ⅰ；0；Ⅱ )；
d 控制电压：开关控制电压等级 220VAC：
e 开关主体：前面部分为 I 路．接“常用电源”；后面部分为Ⅱ路，接“备用电源”。

接线示意图 外形安装尺寸 (mm)

*⩡⎼ ፤⩔ $
" # # /㏫ᓱᣑ

䉋 /
䒩 $
〛 # # %
"

" # $ /㏫ᓱᣑ )
**⩡⎼ ำ⩔ "
开关正确安装方式：
a 开关从左到右，I、Ⅱ路接线铜排分别接常用电源 ( 上 ) 和备用电源 ( 下 )A、B、C、N 相。
b 控制电源分别取自常用电源和备用电源 C 相和 N 相。
使用维护

◆ 开关应按图 A、B、C 正确安装方法安装，安装前检查铭牌内容是否符合使用要求，确认开关处于断开状态。
◆ 电气钥匙是控制开关内部的控制线路电源，电气锁开启时，开关实现自动、远程操作，电气锁关闭时，开关只可手动操作。
◆ 使用操作手柄操作开关时，必须关闭电气锁。
◆ 检修时，先用操作手柄使开关处于“O”档位置，拉起挂锁机构并上挂锁，方可进行检修 ( 拉起祝拢挂锁则切断开关内部控制电源之开关无法电动，并无
法实现手动 )。

订货须知

订货单位须注明开关的型式特征，电压等级，电流等级，极数及数量等，特殊订货请咨询我公司技术部门，例如：GNQ3A-100/4SZ 400V 10 台。
