GNQ3
隔离型双电源自动转换开关 (PC 级 )

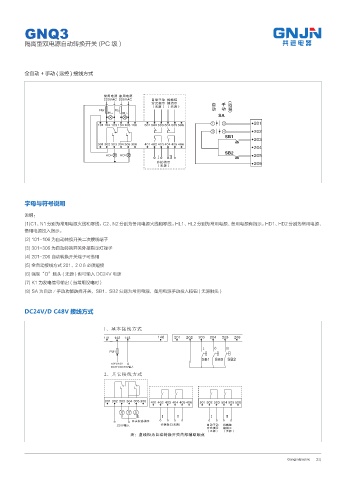

全自动 + 手动 ( 远控 ) 接线方式
字母与符号说明
说明：
(1)C1、N1 分别为常用电源火线和零线，C2、N2 分别为备用电源火线和零线。HL1、HL2 分别为常用电源、备用电源有指示。HD1、HD2 分别为常用电源、
备用电源投入指示。
(2) 101-106 为自动转换开关二次接线端子
(3) 301-306 为自动转换开关外接指示灯端子
(4) 201-206 自动转换开关端子可选用
(5) 全自动接线方式 201、2 0 6 必须短接
(6) 强制“O”触头 ( 无源 ) 也可输人 DC24V 电源
(7) K1 为发电信号输出 ( 当常用没电时 )
(8) SA 为自动／手动功能选择开关，SB1、SB2 分别为常用电源，备用电源手动投入按钮 ( 无源触头 )
DC24V/D C48V 接线方式
