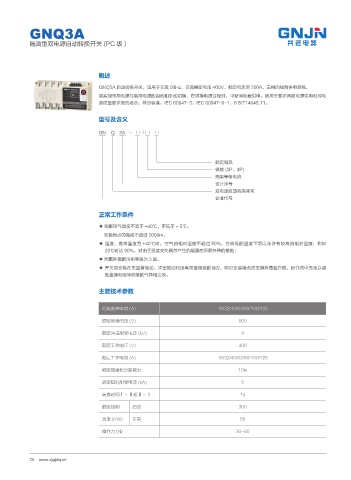

Page 32 - 浙江共进电器科技有限公司

GNQ3A

隔离型双电源自动转换开关 (PC 级 )

概述

GNQ3A 自动转换开关，适用于交流 50Hz、交流额定电压 400V、额定电流至 250A、三相四线制供电系统。
能实现常用电源与备用电源的自动和手动切换，在切换电源过程时，中断向负载供电。适用于要求两路电源供电和对电
源质量要求商的场合。符合标准：IEC 60947-3、IEC 60947-6-1、6 B/T14048.11。

型号及含义

GN Q 3A - □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
设计序号
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度不高于 +40℃，不低于 - 5℃；
安装地点的海拔不超过 2000m。
◆ 湿度：最高温度为 +40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如
20℃时达 90%，对由于温度变化偶尔产生的凝露应采取特殊的措施；
◆ 周围环境的污染等级为 3 级。
◆ 开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方，同时安装地点应无爆炸危险介质，且介质中无足以腐
蚀金属和破坏绝缘的气体和尘埃。

主要技术参数

约定发热电流 (A) 16/32/40/63/80/100/125
额定绝缘电压 (V) 800

额定冲击耐受电压 (kV) 8

额定工作电压 (V) 400
额定工作电流 (A) 16/32/40/63/80/100/125

额定接通和分断能力 10le

额定短时耐受电流 (kA) 5
转换时间Ⅰ - Ⅱ或Ⅱ - Ⅰ 1s

额定控制 启动 300

功率 (KW) 正常 55
操作力 (N) 30~80
