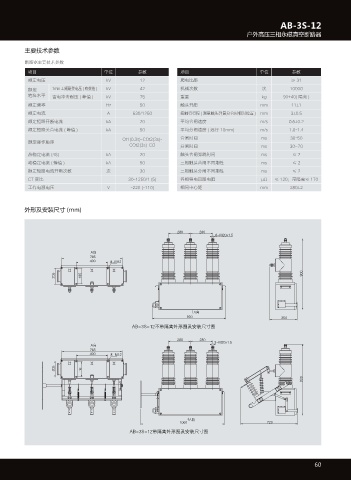

AB-3S-12
户外高压三相永磁真空断路器

主要技术参数

断路器主要技术参数
项目 单位 参数 项目 单位 参数
额定电压 kV 12 爬电比距 ≥ 31
额定 1min 工频耐受电压 ( 有效值 ) kV 42 机械次数 次 10000
绝缘水平 雷电冲击耐压 ( 峰值 ) kV 75 重量 kg 90+40( 隔离 )
额定频率 Hz 50 触头开距 mm 11±1
额定电流 A 630/1250 接触行行程 ( 测量触头弹簧分合时相对位置 ) mm 3±0.5
额定短路开断电流 kA 20 平均合闸速度 m/s 0.6±0.2
额定短路关合电流 ( 峰值 ) kA 50 平均分闸速度 ( 运行 10mm) m/s 1.0-1.4
Ot1(0.3s)-COt2(3s)- 合闸时间 ms 30-50
额定操作顺序
COt2(3s)-CO 分闸时间 ms 30~70
热稳定电流 (4S) kA 20 触头合闸弹跳时间 ms ≤2
动稳定电流 ( 蜂值 ) kA 50 三相触头合闸不同期性 ms ≤2
额定短路电流开断次数 次 30 三相触头分闸不同期性 ms ≤2
CT 变比 30-1250/1 (5) 各相导电回路电阻 μΩ ≤ 120；带隔离≤ 170
工作电源电压 V -220 (-110) 相间中心距 mm 280±2

外形及安装尺寸 (mm)

. Y

"ऽ

.

"ऽ

"# 4 ̹ፒ䯀⻧โᒎపࣶႵ㷱ᅦᄤప

. Y
"ऽ

.

ܲ
ऴ

"ऽ

"# 4 ፒ䯀⻧โᒎపࣶႵ㷱ᅦᄤప
