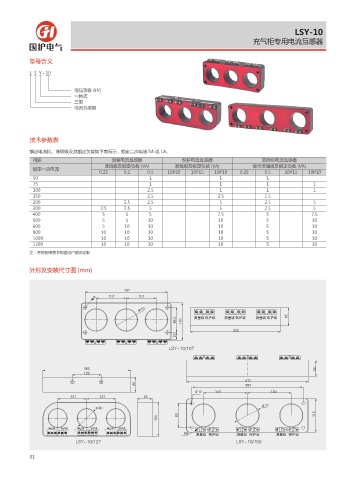

LSY-10
充气柜专用电流互感器

型号含义

L S Y - 10

电压等级 (kV)
一体式
三相
电流互感器

技术参数表

额定电流比、准确级及其额定负载如下表所示，额定二次电流 5A 或 1A。
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
准确级及额定负载 (VA) 准确级及额定负载 (VA) 复合准确级及额定负载 (VA)
额定一次电流
0.2S 0.2 0.5 10P20 10P15 10P10 0.2S 0.5 10P15 10P10
50 1 1 1
75 1 1 1 1
100 2.5 1 1 1
150 2.5 2.5 1.5
200 2.5 2.5 5 2.5 5
300 2.5 2.5 5 5 2.5 5
400 5 5 5 7.5 5 7.5
500 5 5 10 10 5 10
600 5 10 10 10 5 10
800 10 10 10 10 5 10
1000 10 10 10 10 5 10
1200 10 10 10 10 5 10
注：不锈钢弹簧卡根据用户要求定制

外形及安装尺寸图 (mm)

œ

œ
4 4 4 4 4 4 4 4 4 4 4 4
฽᧙ጞ γએጞ ฽᧙ጞ γએጞ ฽᧙ጞ γએጞ

-4:

œ

œ
œ

4 ฽᧙ጞ 4 4 γએጞ 4 4 ฽᧙ጞ 4 4 γએጞ 4 4 ฽᧙ጞ 4 4 γએጞ 4 4 4 4 4 4 4 4 4 4 4 4 4
. ฽᧙ጞ γએጞ ฽᧙ጞ γએጞ ฽᧙ጞ γએጞ
-4: -4:
