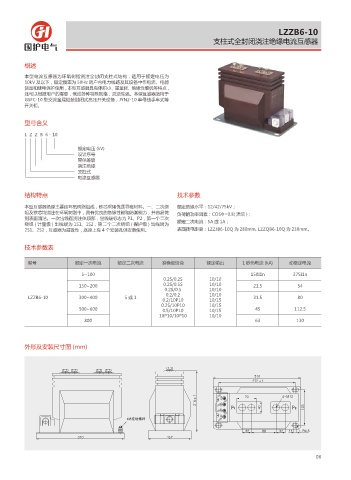

P. 13

LZZB6-10
                                                                          支柱式全封闭浇注绝缘电流互感器



          概述

          本型电流互感器为环氧树脂浇注全封闭支柱式结构,适用于额定电压为
          10kV 及以下,额定频率为 50Hz 的户内电力线路及其设备中作电流、电能
          测量和继电保护使用,本型互感器具有体积小、重量轻、绝缘性能优等特点,
          还可以根据用户的需要,制成各种特殊规格,灵活性强。本型互感器适用于
          GSFC-10 型交流金属铠装封闭式高压开关设备,JYN2-10 单母线手车式等
          开关柜。


          型号含义
          L  Z  Z  B  6 - 10

                            额定电压 (kV)
                            设计序号
                            带保等级
                            浇注绝缘
                            支柱式
                            电流互感器

          结构特点                                                技术参数

          本型互感器绝缘主要由环氧树脂组成,铁芯采用优质导磁材料。一、二次绕                   额定绝缘水平:12/42/75kV;
          组及铁芯均浇注在环氧树脂中,具有优良的绝缘性能和防潮能力,并容易做                   负荷的功率因素:COSФ=0.8( 滞后 );
          到表面清洁。一次出线在浇注体顶部,出线端标志为 P1、P2,第一个二次
          绕组 ( 计量级 ) 出线端为 1S1、1S2,第二个二次绕组 ( 保护级 ) 出线端为        额定二次电流:5A 或 1A;
          2S1、2S2,互感器为减极性,底座上有 4 个安装孔供安装使用。                   表面爬电距离:LZZJB6-10Q 为 280mm, LZZQB6-10Q 为 230mm。

          技术参数表


           型号              额定一次电流        额定二次电流          准确级组合          额定输出        1 秒热电流 (kA)      动稳定电流
                             5~100                                                     150I1n         375I1n
                                                         0.2S/0.2S       10/10
                            150~200                      0.2S/0.5S       10/10          21.5           54
                                                          0.2S/0.5       10/10
                                                          0.2/0.2        10/10
           LZZB6-10         300~400         5或1                                         31.5           80
                                                         0.2/10P10       10/15
                                                        0.2S/10P10       10/15
                            500~600                      0.5/10P10       10/15           45           112.5
                                                        10P10/10P10      10/10
                              800                                                        63            130



          外形及安装尺寸图 (mm)





                                                                                           d


                                                                       d      4                     .

                                                                              4  4
                                             . ଋڠᛂಞ                           4
                                                                                                         3



                                                                                                              06
   8   9   10   11   12   13   14   15   16   17   18
