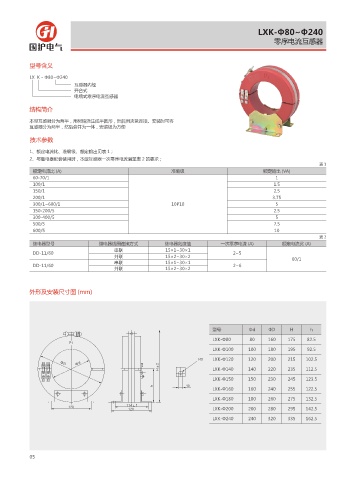

LXK-Φ80~Φ240
零序电流互感器

型号含义

LX K - Φ80~Φ240
互感器内径
开合式
电缆式零序电流互感器

结构简介
本型互感器分为两半，用树脂浇注成半圆形，然后用夹紧连接。安装时可将
互感器分为两半，然后合并为一体，安装极为方便
技术参数

1、额定电流比、准确级、额定输出见表 1；
2、与继电器配套使用时，本型互感器一次零序电流满足表 2 的要求；
表1
额定电流比 (A) 准确级 额定输出 (VA)
60-70/1 1
100/1 1.5
150/1 2.5
200/1 3.75
300/1~600/1 10P10 5
150-200/5 2.5
300-400/5 5
500/5 7.5
600/5 10
表2
继电器型号 继电器线圈连接方式 继电器刻度值 一次零序电流 (A) 额定电流比 (A)
串联 15×1~30×1
DD-11/60 2~5
并联 15×2~30×2 60/1
串联 15×1~30×1
DD-11/60 2~6
并联 15×2~30×2

外形及安装尺寸图 (mm)

型号 Φd ΦD H h
LXK-Φ80 80 160 175 82.5
1
LXK-Φ100 100 180 195 92.5

3 LXK-Φ120 120 200 215 102.5
ÐE
Ð%
)d LXK-Φ140 140 220 235 112.5
LXK-Φ150 150 230 245 123.5
4 4
I
LXK-Φ160 160 240 255 122.5
LXK-Φ180 180 260 275 132.5
d
LXK-Φ200 200 280 295 142.5
LXK-Φ240 240 320 335 162.5
