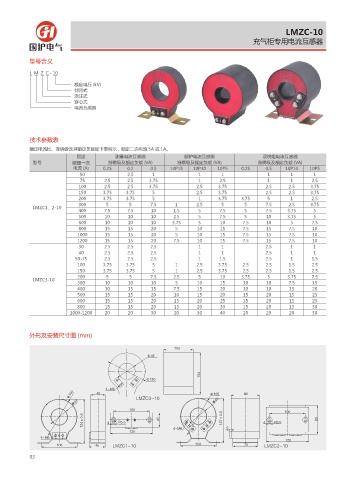

LMZC-10
充气柜专用电流互感器

型号含义

L M Z C - 10

额定电压 (kV)
封闭式
浇注式
穿心式
电流互感器

技术参数表
额定电流比、准确级及其额定负载如下表所示，额定二次电流 5A 或 1A。
用途 测量电流互感器 保护电流互感器 双绕组电流互感器
型号 额定一次 准确级及额定负载 (VA) 准确级及额定负载 (VA) 准确级及额定负载 (VA)
电流 (A) 0.2S 0.2 0.5 10P15 10P10 10P5 0.2S 0.5 10P10 10P5
50 2.5 1 1 1 1 1 1
75 2.5 2.5 3.75 1 2.5 1 1 2.5
100 2.5 2.5 3.75 2.5 3.75 2.5 2.5 3.75
150 3.75 3.75 5 2.5 3.75 2.5 2.5 3.75
200 3.75 3.75 5 1 3.75 3.75 5 1 2.5
300 5 5 7.5 1 2.5 5 5 7.5 2.5 3.75
LMZC1、2-10
400 7.5 7.5 10 1.5 5 7.5 5 7.5 3.75 5
500 10 10 10 2.5 5 7.5 5 10 3.75 5
600 10 10 10 3.75 5 10 7.5 10 5 7.5
800 15 15 20 5 10 15 7.5 15 7.5 10
1000 15 15 20 5 10 15 7.5 15 7.5 10
1200 15 15 20 7.5 10 15 7.5 15 7.5 10
30 2.5 2.5 2.5 1 1 2.5 1 1
40 2.5 2.5 2.5 1 1 2.5 1 1
50-75 2.5 2.5 2.5 1 1.5 2.5 1 1.5
100 3.75 3.75 5 1 2.5 3.75 2.5 2.5 1.5 2.5
150 3.75 3.75 5 1 2.5 3.75 2.5 2.5 1.5 2.5
200 5 5 7.5 2.5 5 10 3.75 5 3.75 7.5
LMZC3-10
300 10 10 10 5 10 15 10 10 7.5 15
400 10 15 15 7.5 15 20 10 10 15 20
500 15 15 20 10 15 20 15 20 15 25
600 15 15 20 15 20 25 15 20 15 25
800 15 15 20 15 20 30 15 20 15 30
1000-1200 20 20 30 20 30 40 20 20 20 30

外形及安装尺寸图 (mm)

œ

4 œ
4
4
4
.
œ -.;$ œ
œ œ

d 3 4 4 d 3

. 4 4
. 4 4

-.;$ -.;$
03
