SD 系列仪表

SD Series Meter

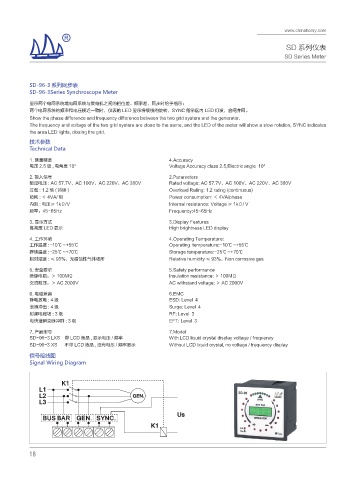

SD-96-3 系列同步表
SD-96-3Series Synchroscope Meter

显示两个电网系统或电网系统与发电机之间的相位差、频率差，同步时给予指示；
两个电网系统的频率和电压接近一致时，仪表的 LED 显示将缓慢的旋转，SYNC 指示区内 LED 灯发，合闸并网。
Show the phase difference and frequency difference between the two grid system and the generator.
The frequency and voltage of the two grid system are close to the same, and the LED of the meter will show a slow rotation, SYNC indicates
the area LED lights, closing the grid.
技术参数
Technical Data

1. 测量精度 4.Accuracy
电压 2.5 级 , 电角度 10° Voltage Accuracy class 2.5,Electric angle 10°

2. 输入信号 2.Parameters
额定电压 : AC 57.7V、AC 100V、AC 220V、AC 380V Rated voltage: AC 57.7V、AC 100V、AC 220V、AC 380V
过载 : 1.2 倍 ( 持续 ) Overload Rating: 1.2 rating (continuous)
功耗 : ＜ 4VA/ 相 Power consumption: ＜ 4VA/phase
内阻 : 电压≥ 1kΩ/V Internal resistance: Voltage ≥ 1kΩ/ V
频率：45-65Hz Frequency:45~65Hz
3. 显示方式 3.Display Features
高亮度 LED 显示 High brightness LED display

4. 工作环境 4.Operating Temperature:
工作温度 :-10℃ ~+55℃ Operating temperature:-10℃ ~+55℃
存储温度 :-25℃ ~+70℃ Storage temperature:-25℃ ~+70℃
相对湿度 : ≤ 93%，无腐蚀性气体场所 Relative humidity ≤ 93%，Non corrosive gas

5. 安全要求 5.Safety performance
绝缘电阻：＞ 100MΩ Insulation resistance: ＞ 100MΩ
交流耐压：＞ AC 2000V AC withstand voltage: ＞ AC 2000V

6. 电磁兼容 6.EMC
静电放电 : 4 级 ESD: Level 4
浪涌冲击 : 4 级 Surge: Level 4
射频电磁场 : 3 级 RF: Level 3
电快速瞬变脉冲群 : 3 级 EFT: Level 3

7. 产品型号 7.Model
SD-96-3 LXS 带 LCD 液晶 , 显示电压 / 频率 With LCD liquid crystal display voltage / frequency
SD-96-3 XS 不带 LCD 液晶 , 没有电压 / 频率显示 Without LCD liquid crystal, no voltage / frequency display
信号接线图
Signal Wiring Diagram

K1
L1
L2 GEN.
L3

Us
BUS BAR GEN. SYNC.
K1
