接线图

Wiring

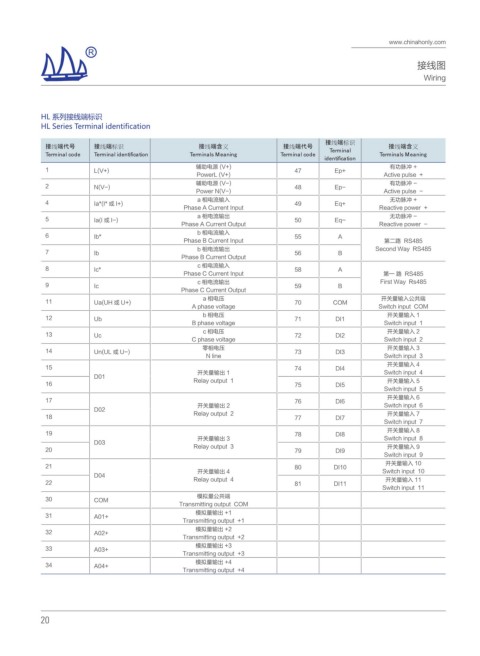

HL 系列接线端标识
HL Series Terminal identification

ࢤཌ؊ѓ്
ࢤཌ؊սݼ ࢤཌ؊ѓ് ࢤཌ؊ݣၬ ࢤཌ؊սݼ ͡ͲͿͺͶͻͮ͹Ḥ ࢤཌ؊ݣၬ
͡ͲͿͺͶͻͮ͹ḤͰͼͱͲ ͡ͲͿͺͶͻͮ͹ḤͶͱͲͻ΁ͶͳͶͰͮ΁Ͷͼͻ ͡ͲͿͺͶͻͮ͹΀Ḥ͚ͲͮͻͶͻʹ ͡ͲͿͺͶͻͮ͹ḤͰͼͱͲ ͡ͲͿͺͶͻͮ͹΀Ḥ͚ͲͮͻͶͻʹ
ͶͱͲͻ΁ͶͳͶͰͮ΁Ͷͼͻ
辅助电源 (V+) 有功脉冲 +
1 L(V+) 47 Ep+
PowerL (V+) Active pulse +
辅助电源 (V-) 有功脉冲 -
2 N(V-) 48 Ep-
Power N(V-) Active pulse -
a 相电流输入 无功脉冲 +
4 Ia*(I* 或 I+) 49 Eq+
Phase A Current Input Reactive power +
5 Ia(I 或 I-) a 相电流输出 50 Eq- 无功脉冲 -
Phase A Current Output Reactive power -
b 相电流输入
6 Ib* 55 A
Phase B Current Input 第二路 RS485
b 相电流输出 Second Way RS485
7 Ib 56 B
Phase B Current Output
c 相电流输入
8 Ic* 58 A
Phase C Current Input 第一 路 RS485
9 Ic c 相电流输出 59 B First Way Rs485
Phase C Current Output
a 相电压 开关量输入公共端
11 Ua(UH 或 U+) 70 COM
A phase voltage Switch input COM
b 相电压 开关量输入 1
12 Ub 71 DI1
B phase voltage Switch input 1
c 相电压 开关量输入 2
13 Uc 72 DI2
C phase voltage Switch input 2
14 Un(UL 或 U-) 零相电压 73 DI3 开关量输入 3
N line Switch input 3
开关量输入 4
15 74 DI4
开关量输出 1 Switch input 4
D01
16 Relay output 1 75 DI5 开关量输入 5
Switch input 5
开关量输入 6
17 76 DI6
开关量输出 2 Switch input 6
D02
18 Relay output 2 77 DI7 开关量输入 7
Switch input 7
开关量输入 8
19 78 DI8
开关量输出 3 Switch input 8
D03
20 Relay output 3 79 DI9 开关量输入 9
Switch input 9
开关量输入 10
21 80 DI10
开关量输出 4 Switch input 10
D04
22 Relay output 4 81 DI11 开关量输入 11
Switch input 11
模拟量公共端
30 COM
Transmitting output COM
模拟量输出 +1
31 A01+
Transmitting output +1
模拟量输出 +2
32 A02+
Transmitting output +2
模拟量输出 +3
33 A03+
Transmitting output +3
模拟量输出 +4
34 A04+
Transmitting output +4
20
