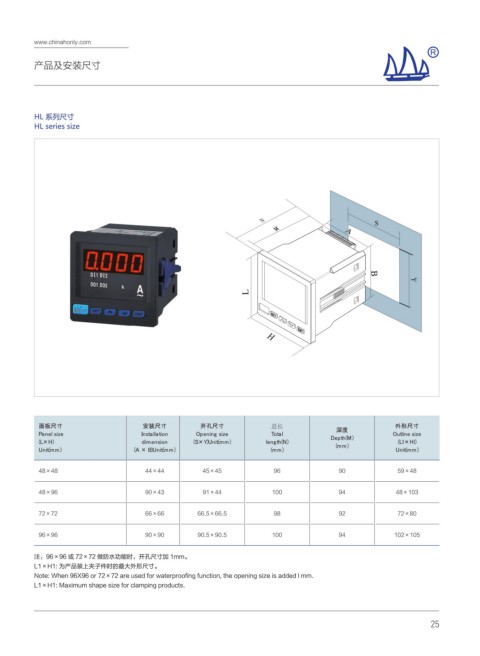

产品及安装尺寸

HL 系列尺寸
HL series size

૫ϰԄժ νልԄժ ष।Ԅժ ሹӉ ധ؇ ຓྙԄժ
ͮ͝ͻͲ͹Ḥ΀Ͷ·Ͳ ͖ͻ΀΁ͮ͹͹ͮ΁ͶͼͻḤ ͜ͽͲͻͶͻʹḤ΀Ͷ·Ͳ ͡ͼ΁ͮ͹Ḥ ͑Ͳͽ΁͵̵̶͚ ͜΂΁͹ͶͻͲḤ΀Ͷ·Ͳ
̵͙€̶͕ ͱͶͺͲͻ΀Ͷͼͻ ̵͠€̶ͦ͢ͻͶ΁̵ͺͺ̶ ͹Ͳͻʹ΁͵̵̶͛ ̵ͺͺ̶ ̵͙̾€͕͹̶
͢ͻͶ΁̵ͺͺ̶Ḥ ̵͎Ḥ€Ḥ͏̶͢ͻͶ΁̵ͺͺ̶Ḥ ̵ͺͺ̶Ḥ ͢ͻͶ΁̵ͺͺ̶

48×48 44×44 45×45 96 90 59×48

48×96 90×43 91×44 100 94 48×103

72×72 66×66 66.5×66.5 98 92 72×80

96×96 90×90 90.5×90.5 100 94 102×105

注：96×96 或 72×72 做防水功能时，开孔尺寸加 1mm。
L1×H1: 为产品装上夹子件时的最大外形尺寸。
Note: When 96X96 or 72×72 are used for waterproofing function, the opening size is added l mm.
L1×H1: Maximum shape size for clamping products.

25
