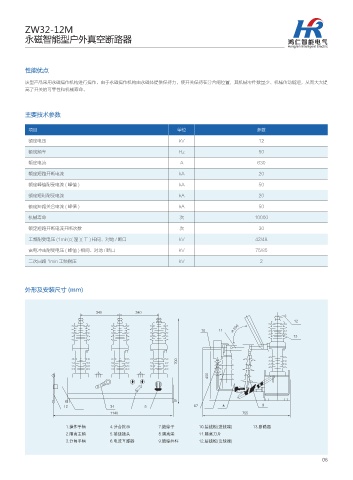

ZW32-12M
永磁智能型户外真空断路器

性能优点

该型产品采用永磁操作机构进行操作、由于永磁操作机构由永磁体提供保持力，使开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提
高了开关的可靠性和机械寿命。

主要技术参数

项目 单位 参数
额定电压 kV 12
额定频率 Hz 50

额定电流 A 630
额定短路开断电流 kA 20
额定峰值耐受电流 ( 峰值 ) kA 50

额定短时耐受电流 kA 20
额定短路关合电流 ( 峰值 ) kA 50
机械寿命 次 10000

额定短路开断电流开断次数 次 30
工频耐受电压 (1min):( 湿 )( 干 ) 相间、对地 / 断口 kV 42/48
雷电冲击耐受电压 ( 峰值 ) 相间、对地 / 断口 kV 75/85
二次回路 1min 工频耐压 kV 2

外形及安装尺寸 (mm)

Ō

᧹҈᝷ᳰ ܲऴឥ⹦ 㐉㑄ၼ ᣑ㏫Ძ 䔇㏫〛 ᫙䌛ஔ
䯀⻧ͧ䒠 ᣑ㏫᣾๠ 䯀⻧᳢ 䯀⻧ܬ❳
ܲ䬤᝷ᳰ ⩡≭ξᙋஔ 㐉㑄៵ᱲ ᣑ㏫Ძ ܦ㏫〛

06
