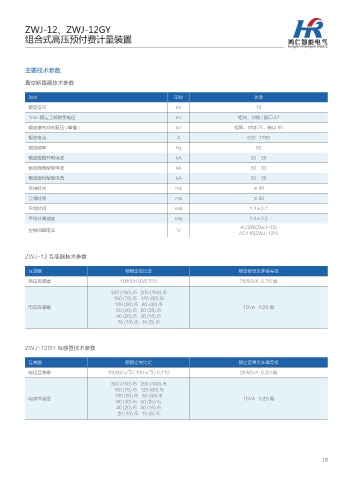

ZWJ-12、ZWJ-12GY
组合式高压预付费计量装置

主要技术参数

真空断路器技术参数

项目 单位 参数
额定电压 kV 12
1min 额定工频耐受电压 kV 相间、对地 / 断口 42
额定雷电冲击耐压 ( 峰值 ) kV 相间、对地 75，断口 85
额定电流 A 630 1250

额定频率 Hz 50
额定短路开断电流 kA 20 26
额定峰值耐受电流 kA 50 63
额定短时耐受电流 kA 20 26
合闸时间 ms ≤ 60
分闸时间 ms ≤ 60
平均时间 m/s 1.2±0.2

平均分闸速度 m/s 0.8±0.2
AC220(ZWJ-12)
控制回路电压 V
AC110(ZWJ-12Y)

ZWJ-12 互感器技术参数

互感器 额额定变比定 额定容量及准确等级

电压互感器 10000/100/0.22V 20/50VA 0.2/3 级
300 (150) /5 200 (100) /5
150 (75) /5 120 (60) /5
100 (50) /5 80 (40) /5
电流互感器 10VA 0.2S 级
60 (30) /5 50 (25) /5
40 (20) /5 30 (15) /5
20 (10) /5 10 (5) /5

ZWJ-12GY 互感器技术参数

互感器 额额定变比定 额定容量及准确等级
电压互感器 10000/ √ 3 / 100 √ 3 / 0.11V 20/50VA 0.2/3 级
300 (150) /5 200 (100) /5
150 (75) /5 120 (60) /5
100 (50) /5 80 (40) /5
电流互感器 10VA 0.2S 级
60 (30) /5 50 (25) /5
40 (20) /5 30 (15) /5
20 (10) /5 10 (5) /5

10
