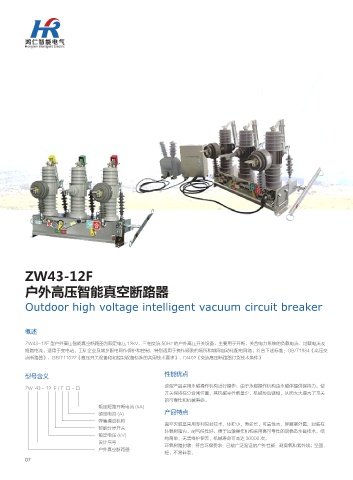

ZW43-12F

户外高压智能真空断路器

Outdoor high voltage intelligent vacuum circuit breaker

概述

ZW43-12F 型户外高压智能真空断路器为额定电压 12kV、三相交流 50Hz 的户外高压开关设备。主要用于开断、关合电力系统的负载电流、过载电流及
短路电流。适用于变电站、工矿企业及城乡配电网作保护和控制，特别适用于操作频繁的场所和城网自动化配电网络。符合下述标准：GB/T1984《高压交
流断路器》、GB/T11022《高压开关设备和和控制设备标准的共用技术要求》、DI402《交流高压断路器订货技术条件》

型号含义 性能优点

该型产品采用永磁操作机构进行操作；由于永磁操作机构由永磁体提供保持力，使
ZW 43 - 12 F / T □ - □
开关保持在分合闸位置，其机械零件数量少、机械传动链短，从而大大提高了开关
的可靠性和机械寿命。
额定短路开断电流 (kA)
额定电流 (A) 产品特点
弹簧操动机构
真空灭弧室采用专利固封技术，体积小，寿命长，可靠性高，屏蔽罩外露；封装在
智能分界开关
环氧树脂内，耐气候性好，便于运输操作机构采用高可靠性的双稳态永磁技术，结
额定电压 (kV)
构简单，无需维护保养，机械寿命可高达 30000 次；
设计序号
环氧树腊封装：符合环保要求：已被广泛验证的户外性能：耐臭氧和紫外线；坚固、
户外真空断路器
轻、不易碎裂；
