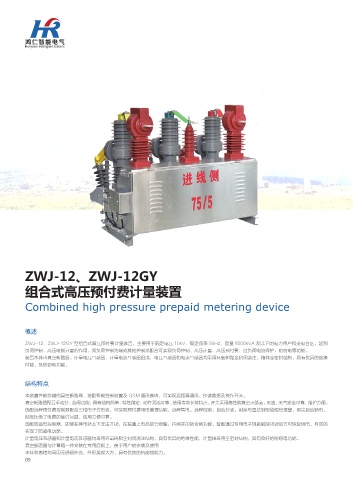

ZWJ-12、ZWJ-12GY

组合式高压预付费计量装置

Combined high pressure prepaid metering device

概述

ZWJ-12、ZWJ-12GY 型组合式高压预付费计量装置，主要用于额定电压 10kV、额定频率 50Hz、容量 5000kVA 及以下的电力用户和变电台区，起到
负荷控制、高压电能计量的作用。同负荷控制终端或其他控制器配合可实现负荷控制、高压计量、高压预付费、过负荷电流保护、防窃电等功能。
装置本体由真空断路器、计量电压互感器、计量电流互感器组成，电压互感器和电流互感器均采用环氧树脂全封闭浇注，箱体全密封结构，具有优异的绝缘
性能，及防窃电功能。

结构特点

本装置性能优越的真空断路器，选配智能控制装置及 GSM 通讯模块，可实现远距离通讯、抄读数据及操作开关。
真空断路器配置手动分、合闸功能，具有结构简单、特性稳定、动作灵活可靠、使用寿命长等特点。开关采用高性能真空灭弧室，无油、无气安全可靠，维护方便。
选配远程预付费控制器配合三相电子式电表，可实现预付费用电管理功能，远程售电、远程控制、自动抄表、剩余电量达到限值短信报警，用完自动断电。
彻底杜绝了电费的催讨问题，使用方便可靠。
选配防盗电控制器，即使在停电状态下非法开锁，在装置上电后即会报警、拉闸并闭锁合闸功能，智能通过专用电子钥匙解除闭锁后方可恢复供电，有效的
实现了防盗电功能。
计量电压互感器和计量电流互感器均采用环氧树脂全封闭浇注结构，具有优异的绝缘性能，计量箱采用全密封结构，具有良好的防窃电功能。
真空断路器与计量箱一体安装在专用底板上，便于用户的安装及使用
本体和表箱均采用无锈钢外壳，外形美观大方，具有优良的抗腐蚀能力。
09
