P. 63

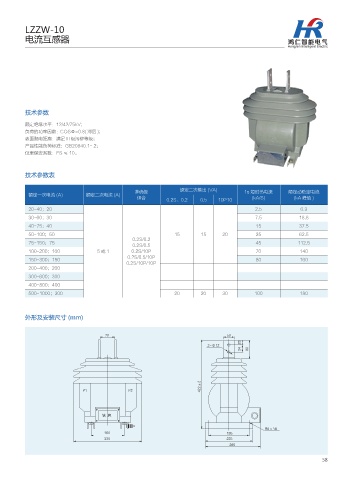

LZZW-10
          电流互感器














          技术参数

          额定绝缘水平:12/42/75kV;
          负荷的功率因数:COSΦ=0.8( 滞后 );
          表面爬电距离:满足 III 级污秽等级;
          产品性能负荷标准:GB20840.1-.2;
          仪表保安系数:FS ≤ 10。


          技术参数表

                                                              额定二次输出 (VA)
                                              准确级                                  1s 短时热电流       额定动稳定电流
           额定一次电流 (A)         额定二次电流 (A)
                                               组合                                     (kA/S)        (kA 峰值 )
                                                         0.2S、0.2    0.5   10P10
           20-40;20                                                                    2.5            6.3
           30-60;30                                                                    7.5            18.8
           40-75;40                                                                    15             37.5
           50-100;50                                        15       15     20         25             62.5
                                              0.2S/0.2
           75-150;75                                                                   45            112.5
                                              0.2S/0.5
           100-200;100            5或1        0.2S/10P                                  70             140
                                            0.2S/0.5/10P
           150-300;150                                                                 80             160
                                            0.2S/10P/10P
           200-400;200
           300-600;300
           400-800;400
           500-1000;300                                     20       20     30         100            180



          外形及安装尺寸 (mm)




                                                                         œ





                                                                        d
                             1              1



                                   ᩆ  ྠ

                                                                                          3 f




                                                                                                              58
