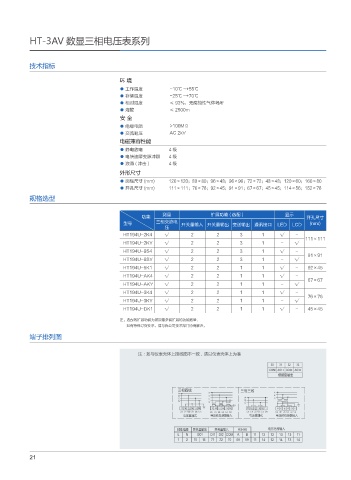

HT-3AV 数显三相电压表系列

技术指标

环 境

● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m
安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2kV
电磁兼容性能
● 静电放电 4级
● 电快速瞬变脉冲群 4级
● 浪涌(冲击) 4级
外形尺寸
● 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
● 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76
规格选型

测量 扩展功能 ( 选配 ) 显示
功能 开孔尺寸
型号 三相交流电 开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
压
HT194U-2K4 √ 2 2 3 1 √ -
111×111
HT194U-2KY √ 2 2 3 1 - √
HT194U-9S4 √ 2 2 3 1 √ -
91×91
HT194U-9SY √ 2 2 3 1 - √
HT194U-5K1 √ 2 2 1 1 √ - 92×45
HT194U-AK4 √ 2 2 1 1 √ -
67×67
HT194U-AKY √ 2 2 1 1 - √
HT194U-3K4 √ 2 2 1 1 √ -
76×76
HT194U-3KY √ 2 2 1 1 - √
HT194U-DK1 √ 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，
如有特殊订货要求，请与我公司技术部门协商解决。
端子排列图
