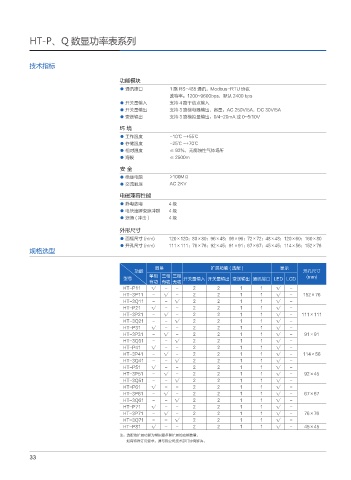

HT-P、Q 数显功率表系列

技术指标

功能模块

● 通讯接口 1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400 bps
● 开关量输入 支持 4 路干结点输入
● 开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
● 变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
环 境
● 工作温度 -10℃ ~+55℃
● 存储温度 -25℃ ~+70℃
● 相对湿度 ≤ 93%，无腐蚀性气体场所
● 海拔 ≤ 2500m

安 全
● 绝缘电阻 >100MΩ
● 交流耐压 AC 2KV
电磁兼容性能
● 静电放电 4级
● 电快速瞬变脉冲群 4级
● 浪涌(冲击) 4级

外形尺寸
● 面框尺寸 (mm) 120×120；80×80；96×48；96×96；72×72；48×48；120×60；160×80
● 开孔尺寸 (mm) 111×111；76×76；92×45；91×91；67×67；45×45；114×56；152×76
规格选型

测量 扩展功能 ( 选配 ) 显示
功能 开孔尺寸
单相 三相 三相 (mm)
型号 开关量输入 开关量输出 变送输出 通讯接口 LED LCD
有功 有功 无功
HT-P11 √ - - 2 2 1 1 √ -
HT-3P11 - √ - 2 2 1 1 √ - 152×76
HT-3Q11 - - √ 2 2 1 1 √ -
HT-P21 √ - - 2 2 1 1 √ -
HT-3P21 - √ - 2 2 1 1 √ - 111×111
HT-3Q21 - - √ 2 2 1 1 √ -
HT-P31 √ - - 2 2 1 1 √ -
HT-3P31 - √ - 2 2 1 1 √ - 91×91
HT-3Q31 - - √ 2 2 1 1 √ -
HT-P41 √ - - 2 2 1 1 √ -
HT-3P41 - √ - 2 2 1 1 √ - 114×56
HT-3Q41 - - √ 2 2 1 1 √ -
HT-P51 √ - - 2 2 1 1 √ -
HT-3P51 - √ - 2 2 1 1 √ - 92×45
HT-3Q51 - - √ 2 2 1 1 √ -
HT-P61 √ - - 2 2 1 1 √ -
HT-3P61 - √ - 2 2 1 1 √ - 67×67
HT-3Q61 - - √ 2 2 1 1 √ -
HT-P71 √ - - 2 2 1 1 √ -
HT-3P71 - √ - 2 2 1 1 √ - 76×76
HT-3Q71 - - √ 2 2 1 1 √ -
HT-P81 √ - - 2 2 1 1 √ - 45×45
注：选配的扩展功能为常规最多能扩展的功能数量，
如有特殊订货要求，请与我公司技术部门协商解决。
