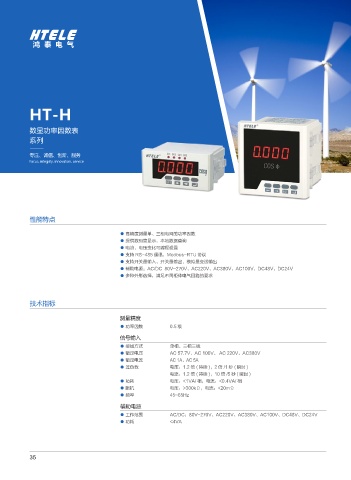

HT-H

数显功率因数表
系列

专注、诚信、创新、服务
Focus, integrity, innovation, service

性能特点

● 高精度测量单、三相电网的功率因数
● 提供数码管显示，本地数据查询
● 电流、电压变比可编程设置
● 支持 RS-485 通讯，Modbus-RTU 协议
● 支持开关量输入、开关量输出、模拟量变送输出
● 辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
● 多种外形选择，满足不同柜体电气回路的要求

技术指标

测量精度
● 功率因数 0.5 级
信号输入
● 接线方式 单相、三相三线
● 额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V
● 额定电流 AC 1A、AC 5A
● 过负载 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )
电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
● 功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
● 阻抗 电压：>300kΩ，电流：<20mΩ
● 频率 45~65Hz
辅助电源
● 工作范围 AC/DC：80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
● 功耗 <4VA
