P. 39

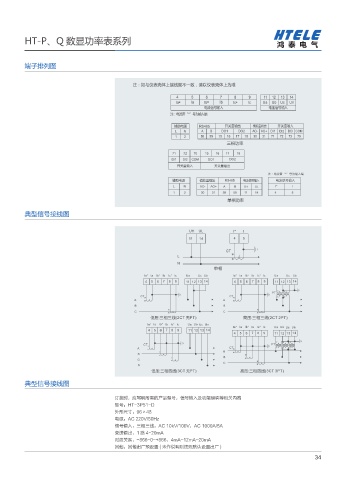

HT-P、Q 数显功率表系列
端子排列图
1 路 RS-485 通讯，Modbus-RTU 协议
波特率：1200~9600bps，默认 2400 bps
支持 4 路干结点输入
支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
典型信号接线图
典型信号接线图
订货时，应写明所需的产品型号，信号输入及功能模块等相关内容
型号：HT-3P51-D
外形尺寸：96×48
电源：AC 220V/50Hz
信号输入：三相三线，AC 10kV/100V，AC 1000A/5A
变送输出：1 路 4~20mA
对应关系：-866~0~+866：4mA~12mA~20mA
其他：其他出厂预设置 ( 未作说明则按照默认设置出厂 )
34
