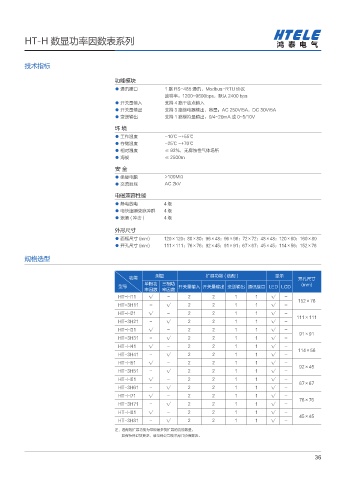

Page 41 - 浙江鸿泰电气有限公司
P. 41

HT-H 数显功率因数表系列



          技术指标

                                         功能模块

                                         ● 通讯接口           1 路 RS-485 通讯,Modbus-RTU 协议
                                                          波特率:1200~9600bps,默认 2400 bps
                                         ● 开关量输入          支持 4 路干结点输入
                                         ● 开关量输出          支持 3 路继电器输出,容量:AC 250V/5A,DC 30V/5A
                                         ● 变送输出           支持 1 路模拟量输出:0/4~20mA 或 0~5/10V
                                         环 境
                                         ● 工作温度           -10℃ ~+55℃
                                         ● 存储温度           -25℃ ~+70℃
                                         ● 相对湿度           ≤ 93%,无腐蚀性气体场所
                                         ● 海拔             ≤ 2500m

                                         安 全
                                         ● 绝缘电阻           >100MΩ
                                         ● 交流耐压           AC 2kV
                                         电磁兼容性能
                                         ● 静电放电          4级
                                         ● 电快速瞬变脉冲群      4级
                                         ● 浪涌(冲击)        4级

                                         外形尺寸
                                         ● 面框尺寸 (mm)     120×120;80×80;96×48;96×96;72×72;48×48;120×60;160×80
                                         ● 开孔尺寸 (mm)     111×111;76×76;92×45;91×91;67×67;45×45;114×56;152×76

          规格选型


                                             功能       测量                扩展功能 ( 选配 )             显示      开孔尺寸
                                                   单相功   三相功                                             (mm)
                                          型号                  开关量输入  开关量输出 变送输出 通讯接口 LED LCD
                                                   率因数   率因数
                                          HT-H11    √      -      2       2       1      1    √    -
                                                                                                        152×76
                                          HT-3H11   -     √       2       2       1      1    √    -
                                          HT-H21    √      -      2       2       1      1    √    -
                                                                                                       111×111
                                          HT-3H21   -     √       2       2       1      1    √    -
                                          HT-H31    √      -      2       2       1      1    √    -
                                                                                                        91×91
                                          HT-3H31   -     √       2       2       1      1    √    -
                                          HT-H41    √      -      2       2       1      1    √    -
                                                                                                       114×56
                                          HT-3H41   -     √       2       2       1      1    √    -
                                          HT-H51    √      -      2       2       1      1    √    -
                                                                                                        92×45
                                          HT-3H51   -     √       2       2       1      1    √    -
                                          HT-H61    √      -      2       2       1      1    √    -
                                                                                                        67×67
                                          HT-3H61   -     √       2       2       1      1    √    -
                                          HT-H71    √      -      2       2       1      1    √    -
                                                                                                        76×76
                                          HT-3H71   -     √       2       2       1      1    √    -
                                          HT-H81    √      -      2       2       1      1    √    -
                                                                                                        45×45
                                          HT-3H81   -     √       2       2       1      1    √    -
                                         注:选配的扩展功能为常规最多能扩展的功能数量,
                                                如有特殊订货要求,请与我公司技术部门协商解决。
