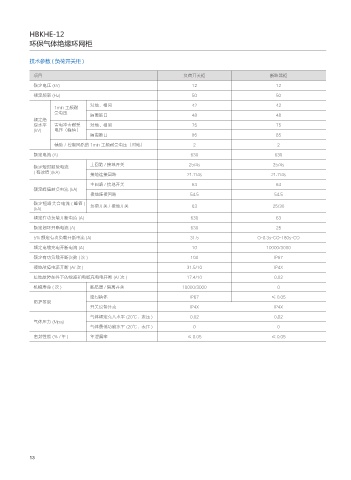

HBKHE-12
环保气体绝缘环网柜

技术参数 ( 负荷开关柜 )

项目 负荷开关柜 断路器柜
额定电压 (kV) 12 12
额定频率 (Hz) 50 50
对地、相间 42 42
1min 工频耐
受电压
隔离断口 48 48
额定绝
缘水平 雷电冲击耐受 对地、相间 75 75
(kV) 电压（峰值）
隔离断口 85 85
辅助／控制回路的 1min 工频耐受电压（对地） 2 2

额定电流 (A) 630 630
主回路 / 接地开关 25/4s 25/4s
额定短时耐受电流
( 有效值 )(kA)
接地连接回路 21.7/4s 21.7/4s
主回路 / 接地开关 63 63
额定峰值耐受电流 (kA)
接地连接回路 54.5 54.5
额定短路关合电流 ( 峰值 ) 负荷开关 / 接地开关 63 25/30
(kA)
额定有功负载开断电流 (A) 630 63
额定闭环开断电流 (A) 630 25
5% 额定有功负载开断电流 (A) 31.5 O-0.3s-CO-180s-CO
额定电缆充电开断电流 (A) 10 10000/3000

额定有功负载开断次数 ( 次 ) 100 IP67
接地故障电流开断 (A/ 次 ) 31.5/10 IP4X
接地故障条件下的线路和电缆充电电开断 (A/ 次 ) 17.4/10 0.02
机械寿命 ( 次 ) 断路器 / 隔离开关 10000/3000 0
密封箱体 IP67 ≤ 0.05
防护等级
开关设备外壳 IP4X IP4X

气体额定充入水平 (20℃、表压 ) 0.02 0.02
气体压力 (Mpa)
气体最低功能水平 (20℃、表压 ) 0 0
密封性能 (％ / 年 ) 年泄漏率 ≤ 0.05 ≤ 0.05

13
