P. 17
HBKHE-12
环保气体绝缘环网柜

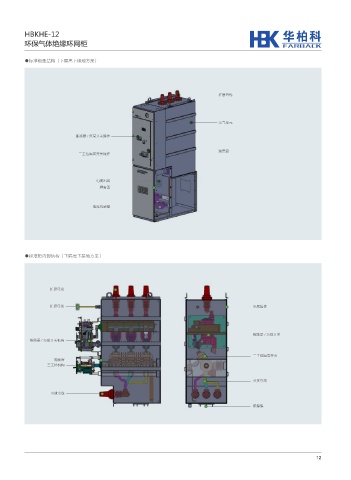

●标准柜型结构（下隔离下接地方案）
扩展母线
充气单元
断路器 / 负荷开关操作
观察窗
三工位隔离开关操作
电缆出线
避雷器
电流互感器
●标准柜内部结构（下隔离下接地方案）
扩展母线
扩展母线 金属箱体
断路器 / 负荷开关
断路器 / 负荷开关机构
三工位隔离开关
观察窗
三工位机构
分支母线
电缆出线
防爆膜
12
