HBKHE-12
环保气体绝缘环网柜

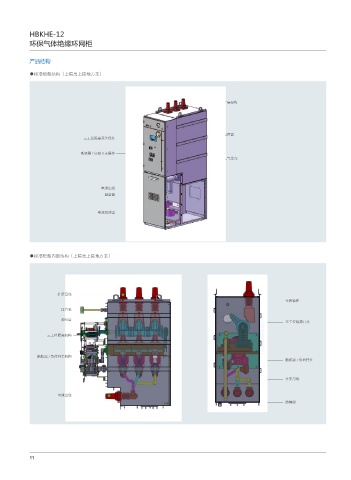

产品结构

●标准柜型结构（上隔离上接地方案）

扩展母线

观察窗
三工位隔离开关操作

断路器 / 负荷开关操作
充气单元

电缆出线
避雷器

电流互感器

●标准柜型内部结构（上隔离上接地方案）

扩展母线
金属箱体
压力表
观察窗
三工位隔离开关

三工位隔离机构

断路器 / 负荷开关机构
断路器 / 负荷开关

分支母线

电缆出线
防爆膜
