P. 24

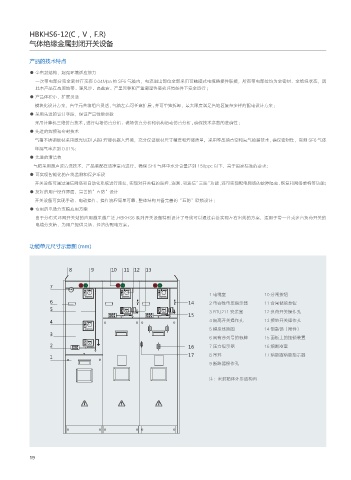

HBKHS6-12(C,V,F.R)
           气体绝缘金属封闭开关设备


           产品的技术特点

           ● 全密封结构,超强环境适应能力
             一次带电部分完全密封在充有 0.04Mpa 的 SF6 气箱内,电流进出部位全部采用可触摸式电缆插接件联接,所有带电部位均为全密封、全绝缘状态,因
             此本产品在高原地带、强风沙、高盐雾、严里污秽和严重潮湿等恶劣环境条件下安全运行 ;
           ● 产品体积小,扩展灵活
               模块化设计方案,各单元共箱组合灵活 , 气箱左右可任意扩展 , 并可单独拆卸,最大限度满足各地区复杂多样的配电设计方案 ;
           ● 采用先进的设计手段,保证产品性能参数
               采用计算机三维仿真技术 , 进行电场仿真分析、磁场仿真分析和机构运动仿真分析 , 确保技术参数的准确性 ;
           ● 先进的焊接和密封技术
               气箱不锈钢板材采用激光切割 ,ABB 焊接机器人焊接,充分保证板材尺寸精度和焊接质量,采用等压抽真空和氦气检漏技术 , 确保密封性,实测 SF6 气体
               年漏气率达到 0.01%;
           ● 先进的清洁技
              气箱采用超声波清洗技术,产品装配在洁净室内进行,确保 SF6 气体中水分含量达到 150ppc 以下,高于国家标准的要求 ;
           ● 可实现智能化的在线监测和保护手段
               开关设备可通过通信网络和自动化系统进行连接,实现对开关框的遥控、遥测、和遥信”三遥”功能 , 还可实现配电网络的故障隔离、恢复和网络重构等功能 ;
           ● 友好的用户操作界面,完善的”五防”设计
               开关设备可实现手动、电动操作,操作流程简单可靠 , 整体结构具备完善的“五防”联锁设计 ;
           ● 专用的电缆分支箱应用方案
             由于分布式环网开关站的应用越来越广泛 ,HBKHS6 系列开关设备特别设计了母线可以通过套管实现左右出线的方案,适用于带一台或多台负荷开关的
             电缆分支箱,为用户提供灵活、经济的配电方案。


           功能单元尺寸示意图 (mm)









                                                                         1 电缆室              10 分闸按钮
                                                                         2 电容性电压指示器         11 合闸储能按钮
                                                                         3 RTU211 安装室       12 负荷开关操作孔
                                                                         4 隔离开关操作孔          13 接地开关操作孔
                                                                         5 模拟线路图            14 钥匙锁(附件)
                                                                         6 具有序列号的标牌         15 面板上的挂锁装置
                                                                         7 压力指示器            16 熔断器室
                                                                         8 吊环               17 熔断器熔断指示器
                                                                         9 断路器操作孔

                                                                         注:密封箱体外形结构图
