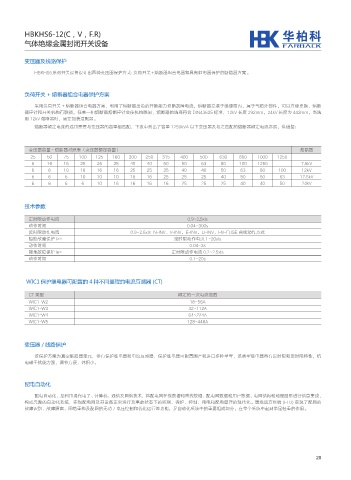

HBKHS6-12(C，V，F.R)
气体绝缘金属封闭开关设备

变压器及线路保护

HBKHS6系列开关设备设计出两种变压器保护方式：负荷开关+熔断器组合电器和具有继电器保护的断路器方案。

负荷开关 + 熔断器组合电器保护方案
采用负荷开关 + 熔断器组合电器方案，利用了熔断器出色的开断能力切断故障电流，熔断器安装于绝缘筒内，属于气箱外部件，可以方便更换，熔断
器撞针和开关机构有联锁，任意一相熔断器熔断撞针会使机构跳闸，熔断器的选择符合 DIN43625 标准，12kV 长度 292mm，24kV 长度为 442mm，当选
用 12kV 熔断器时，需要加装适配器。
熔断器额定电流的选用需要与变压器的容量相匹配，下表中列出了容量 1250kVA 以下变压器及与之匹配的熔断器额定电流参照，供借鉴：

变压器容量 - 熔断器对照表（变压器额定容量） 熔断器
25 50 75 100 125 160 200 250 315 400 500 630 800 1000 1250
6 16 16 25 25 25 40 40 50 50 63 80 100 1250 7.5kV
6 6 10 16 16 16 25 25 25 40 40 50 63 80 100 12kV
6 6 6 10 10 10 16 16 25 25 25 40 50 50 63 17.5kV
6 6 6 6 10 16 16 16 16 25 25 25 40 40 50 24kV

技术参数
定时限动作电流 0.9~2.5xIs
动作时间 0.04~300s
反时限动作电流 0.9~2.5xIs N-INV、V-INV、E-INV、LI-INV、HV-FUSE 曲线动作方式
短路故障保护 I>> 定时限动作电汉 1~20xIs
动作时间 0.04~3s
接地故障保护 le> 定时限动作电流 0.2~2.5xIs
动作时间 0.1~20s

WIC1 保护继电器可配置的 4 种不同量程的电流互感器 (CT)

CT 类型 额定的一次电流范围
WIC1-W2 16~56A
WIC1-W3 32~112A
WIC1-W4 64~224A
WIC1-W5 128~448A

变压器 / 线路保护

该保护方案为真空断路器单元，带有保护继电器和电流互感器，保护继电器可配置国产和进口多种型号，该类型继电器具有反时限和定时限特性，抗
电磁干扰能力强，调节方便，体积小，

配电自动化
配电自动化，是利用现代电子、计算机、通信及网络技术，将配电网在线数据和离线数据、配电网数据和用户数据、电网结构和地理图形进行信息集成，
构成完整的自动化系统，实现配电网及其设备正常运行及事故状态下的监测、保护、控制、用电和配电管理的现代化。馈线远方终端 (FTU) 实现了配网的
故障识别、故障隔离、网络重构及配网的无功／电压控制和优化运行等功能，是自动化系统中的重要组成部分，在整个系统中起到举足轻重的作用。
