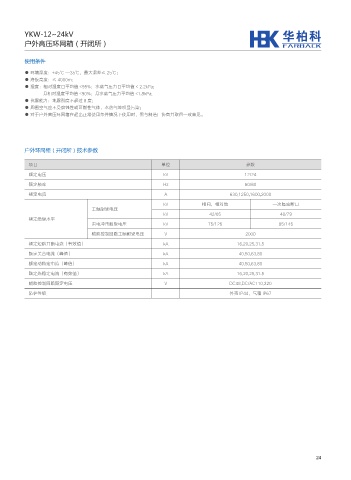

YKW-12~24kV
户外高压环网箱（开闭所）

使用条件

● 环境温度：+45℃ ~-35℃，最大温差≤ 25℃；
● 海拔高度：≤ 4000m；
● 湿度：相对湿度日平均值 <95%；水蒸气压力日平均值 < 2.2kPa;
月相对湿度平均值 <90%；月水蒸气压力平均值 <1.8kPa;
● 抗震能力：地震烈度不超过 8 度；
● 周围空气应不受腐蚀性或可燃性气体、水蒸气等明显污染；
● 对于户外高压环网箱在超出正常使用条件情况下使用时，需与制造厂协商并取得一致意见。

户外环网柜（开闭所）技术参数
户外环网柜（开闭所）技术参数
项目 单位 参数
额定电压 kV 12/24
额定频率 Hz 50/60
额定电流 A 630,1250,1600,2000
kV 相间，相对地 —次隔离断口
工频耐受电压
kV 42/65 48/79
额定绝缘水平
雷电冲击耐受电压 kV 75/125 85/145
辅助控制回路工频耐受电压 V 2000
额定短路开断电流（有效值） kA 16,20,25,31.5
额定关合电流（峰值） kA 40,50,63,80
额定动稳定电流（峰值） kA 40,50,63,80
额定热稳定电流（有效值） kA 16,20,25,31.5
辅助控制回路额定电压 V DC48,DC/AC110,220
防护等级 外壳 IP44，气箱 IP67
