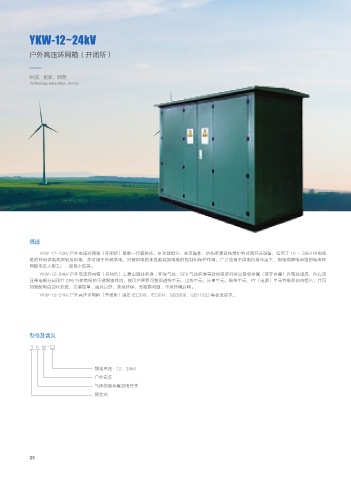

Page 28 - 华柏科电气(大连)有限公司

YKW-12~24kV

户外高压环网箱（开闭所）

科技、创新、服务
Technology, innovation, service

概述

YKW-12~24kV 户外高压环网箱（开闭所）是新一代模块化、多功能组合、高可靠性、结构紧凑且免维护的环网开关设备，适用于 10 ～ 35kV 供电线
路的环网供电或双辐射供电，亦可用于终端供电，对被供电的地区能起到电能的控制和保护作用。广泛应用于供电负荷密度大，用电缆馈电网络的城市环
网配电及大型工厂、居民小区等。
YKW-12~24kV 户外高压环网箱（开闭所）主要由固体绝缘、环保气体、SF6 气体绝缘等封闭紧凑开关设备和金属（或非金属）外箱体组成，所有高
压带电部分封闭在 SF6 气体绝缘的不锈钢箱体内，按用户需要可按照进线单元、出线单元、计量单元、联络单元、PT（电源）单元等排列自由组合，并可
加载配电自动化系统，安装简单、通风良好、美观环保、无凝露问题、不受环境影响。
YKW-12~24kV 户外高压环网箱（开闭所）满足 IEC298、IEC694、GB3906、GB11022 等标准要求。

型号及含义

Y K W - □

额定电压：12、24kV
户外安装
气体绝缘金属封闭开关
预装式
