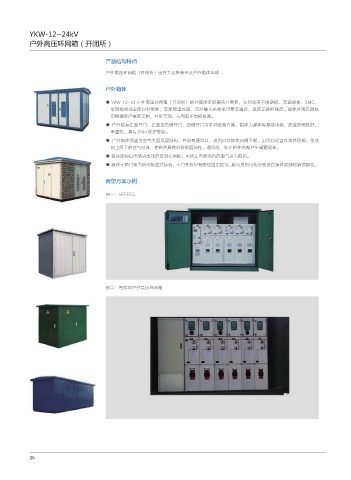

YKW-12~24kV
户外高压环网箱（开闭所）

产品结构特点

户外高压环网箱（开闭所）由开关设备单元及户外箱体组成

户外箱体

● YKW-12~24 户外高压环网箱（开闭所）的外箱体可根据用户需要，分别采用不锈钢板、普通钢板、SMC、
彩钢板或非金属材料预制，表面喷塑处理，可外镶木条或采用集装箱式，具有足够的强度。箱体外观及颜色
可根据客户需要定制，外形美观，与周围环境相协调。
● 户外箱有正面开门、正面左右侧开门、四侧开门等多种结构方案，箱体为整体焊接或组装，防盗防雨性好，
重量轻，具有 IP44 防护等级。
● 户外箱体顶盖为空气夹层双层结构，并设有通风口，进风口在箱体四侧下部，出风口设置在箱体顶部，形成
自上而下的空气对流，使箱体具有良好的隔热性、通风性，防止箱体内部产生凝露现象。
● 箱体底部有电缆进出线的密封式地板，可防止电缆沟内的潮气进入箱内。
● 箱体正面门锁为防雨防盗式结构，正门开启时有限位固定拉沟 , 起吊用的吊钩分别设在箱体底部和箱顶部位。

典型方案示例

例一：VFFFFC

例二：智能型户外高压环网箱
