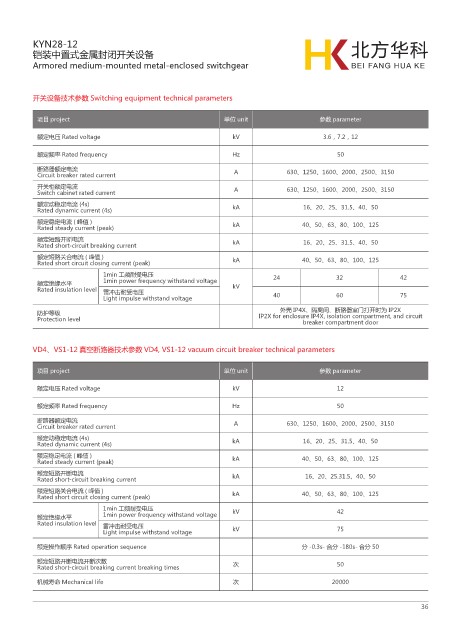

KYN28-12
铠装中置式金属封闭开关设备
Armored medium-mounted metal-enclosed switchgear

开关设备技术参数 Switching equipment technical parameters

项目 project 单位 unit 参数 parameter
额定电压 Rated voltage kV 3.6，7.2，12

额定频率 Rated frequency Hz 50

断路器额定电流 A 630、1250、1600、2000、2500、3150
Circuit breaker rated current
开关柜额定电流 A 630、1250、1600、2000、2500、3150
Switch cabinet rated current
额定动稳定电流 (4s) kA 16、20、25、31.5、40、50
Rated dynamic current (4s)
额定稳定电流 ( 峰值 ) kA 40、50、63、80、100、125
Rated steady current (peak)
额定短路开断电流 kA 16、20、25、31.5、40、50
Rated short-circuit breaking current
额定短路关合电流 ( 峰值 ) kA 40、50、63、80、100、125
Rated short circuit closing current (peak)
1min 工频耐受电压 24 32 42
额定绝缘水平 1min power frequency withstand voltage kV
Rated insulation level 雷冲击耐受电压
Light impulse withstand voltage 40 60 75
外壳 IP4X、隔离间、断路器室门打开时为 IP2X
防护等级 IP2X for enclosure IP4X, isolation compartment, and circuit
Protection level breaker compartment door

VD4、VS1-12 真空断路器技术参数 VD4, VS1-12 vacuum circuit breaker technical parameters

项目 project 单位 unit 参数 parameter

额定电压 Rated voltage kV 12

额定频率 Rated frequency Hz 50
断路器额定电流 A 630、1250、1600、2000、2500、3150
Circuit breaker rated current
额定动稳定电流 (4s) kA 16、20、25、31.5、40、50
Rated dynamic current (4s)
额定稳定电流 ( 峰值 ) kA 40、50、63、80、100、125
Rated steady current (peak)
额定短路开断电流 kA 16、20、25.31.5、40、50
Rated short-circuit breaking current
额定短路关合电流 ( 峰值 ) kA 40、50、63、80、100、125
Rated short circuit closing current (peak)
1min 工频耐受电压 kV 42
额定绝缘水平 1min power frequency withstand voltage
Rated insulation level 雷冲击耐受电压
Light impulse withstand voltage kV 75

额定操作顺序 Rated operation sequence 分 -0.3s- 合分 -180s- 合分 50
额定短路开断电流开断次数 次 50
Rated short-circuit breaking current breaking times
机械寿命 Mechanical life 次 20000

36
