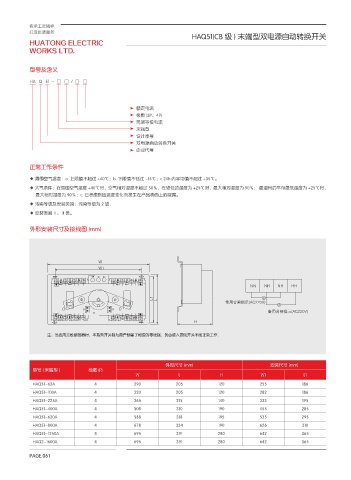

HAQ51(CB 级 ) 末端型双电源自动转换开关

型号及含义

HA Q 51 - □ □ / □ □

额定电流
极数 (3P、4P)
壳架等级电流
末端型
设计序号
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度：a. 上限值不超过 +40℃；b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
◆ 大气条件：在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％； 最湿月的平均最低温度为 +25℃时，
最大相对湿度为 90％；c. 已考虑到因温度变化而发生在产品表面上的凝露。
◆ 污染等级及安装类别：污染等级为 2 级，
◆ 安装类别Ⅱ、Ⅲ类。

外形安装尺寸及接线图 (mm)

8
8
ႂຸ ࣡Ջ ܫՋ
// /3 /) 3)

- -
࣡ၸՋ᫑ૈᇧ "$ 7
ܫၸՋ᫑ૈᇧ "$ 7

)

注：当选用三极断路器时，本系列开关都为用户预留了相应的零线端，务必接入否则开关不能正常工作 .

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
HAQ51-63A 4 290 205 120 255 186
HAQ51-100A 4 320 205 120 282 186
HAQ51-225A 4 365 215 140 333 195
HAQ51-400A 4 508 310 190 455 285
HAQ51-630A 4 588 318 195 535 295
HAQ51-800A 4 678 334 190 626 310
HAQ51-1250A 4 695 391 280 642 365
HAQ2-1600A 4 695 391 280 642 365

PAGE.061
