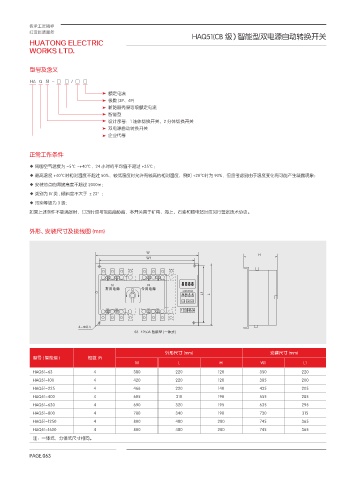

HAQ51(CB 级）智能型双电源自动转换开关

型号及含义

HA Q 51 - □ □ / □ □

额定电流
极数 (3P、4P)
断路器壳架等级额定电流
智能型
设计序号：1 连体切换开关、2 分体切换开关
双电源自动转换开关
企业代号

正常工作条件

◆ 周围空气温度为 -5℃ ~+40℃，24 小时的平均值不超过 +35℃；
◆ 最高温度 +40℃时相对湿度不超过 50%，较低温度时允许有较高的相对湿度，例如 +20℃时为 90%，但应考虑到由于温度变化有可能产生凝露现象；
◆ 安装地点的海拔高度不超过 2000m；
◆ 类别为 IV 类 , 倾斜度不大于 ±23°；
◆ 污染等级为 3 级；
如果上述条件不能满足时，订货时应与制造商协商，本开关用于矿用、海上、石油和核电站时应另行签定技术协议。

外形、安装尺寸及接线图 (mm)

8
)
8

Ԥႂຸఄᑞଌ҃٧
᝹Ꮅ ሧͮ ܘ ђ - -
4GV
੣Ү ᒬҮ Ԥѫ

œ
" ఄᑞۋ ʶͳय

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 智能型 ) 极数 (P)
W L H W1 L1
HAQ51-63 4 380 220 120 350 220
HAQ51-100 4 420 220 120 385 200
HAQ51-225 4 466 220 140 435 205
HAQ51-400 4 605 310 190 555 285
HAQ51-630 4 690 320 195 635 295
HAQ51-800 4 780 340 190 730 315
HAQ51-1250 4 800 480 280 745 365
HAQ51-1600 4 800 480 280 745 365
注：一体式，分体式尺寸相同。
