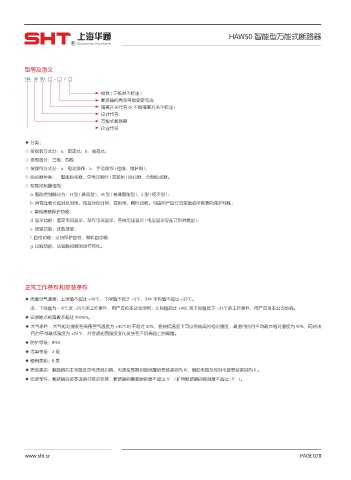

HAW50 智能型万能式断路器
R

型号及含义
HA W 50 □ - □ / □

极数 ( 三极时不标注 )
断路器的壳架等级额定电流
隔离开关代号 G( 不做隔离开关不标注 )
设计代号
万能式断路器
企业代号

◆ 分类：
◇ 按安装方式分：a．固定式；b．抽屉式；
◇ 按极数分：三极、四极
◇ 按操作方式分：a．电动操作；b．手动操作 ( 检修、维护用 )；
◇ 脱扣器种类： 智能脱扣器、欠电压瞬时 ( 或延时 ) 脱扣器、分励脱扣器。
◇ 智能控制器性能：
a. 智能控制器分为：H 型 ( 通讯型 )、M 型 ( 普通智能型 )、L 型 ( 经济型 )；
b. 具有过载长延时反时限、短延时反时限、定时限、瞬时功能。可由用户自行设定组成所需要的保护特性；
c. 单相接地保护功能；
d. 显示功能：整定电流显示、动作电流显示、各线电压显示 ( 电压显示应在订货时提出 )；
e. 报警功能：过载报警；
f. 自检功能：过热保护自检、微机自诊断；
g. 试验功能：试验脱扣器的动作特性。

正常工作条件和安装条件

◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，24h 平均值不超过 +35℃。
注：下限值为 -10℃或 -25℃的工作条件，用户应向本公司申明；上限值超过 +40C 或下限值低于 -25℃的工作条件，用户应与本公司协商。
◆ 安装地点的海拔不超过 2000m。
◆ 大气条件：大气相对湿度在周围空气温度为 +40℃时不超过 50%，在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为 90%，同时该
月的平均最低温度为 +25℃，并考虑到因温度变化发生在产品表面上的凝露。
◆ 防护等级：IP30
◆ 污染等级：3 级
◆ 使用类别：B 类
◆ 安装类别：断路器的主电路及欠电压脱扣器、电源变压器初级线圈的安装类别为 IV，辅助电路及控制电路安装类别为Ⅲ。
◆ 安装条件：断路器应按本说明书要求安装，断路器的垂直倾斜度不超过 5° ( 矿用断路器的倾斜度不超过 15° )。
