HAW50 智能型万能式断路器

长延时过电流控制器反时限动作特性见表 6
2
I TL=(1.5Ir1) tL, 其 (1.05~2.0)Ir1 的动作时间见表 6。tL 为长延时 1.5Ir 的整定时间；TL 为长延时的动作时间。 表6
2
整定电流 Ir1 误差 电流 动作时间 (s) 时间误差
1.05Ir1 2h 内不动作 -

1.3Ir1 ＜ 2h 动作 -
(0.4-1)In ±10%
1.5Ir1 15 30 60 120 240 480 ±15%
2.0Ir1 8.4 16.9 33.7 67.5 135 270 ±15%

短延时过电流控制器保护特性见表 7
短延时过电流保护特性为定时限，如要求低倍数为反时限，其特性按 I2Ts-( 8Ir1) 2ts，ts 为一般延时设计时间；
当过载电流 >8Ir1 时，自动转换为定时限特性见表 7。 表7
整定电流 Ir1 误差 整定延时时间 ts(s) 可返回时间 (s) 时间误差
(1~15)In ±10% 0.1 0.2 0.3 0.4 0.06 0.14 0.23 0.35 ±15%

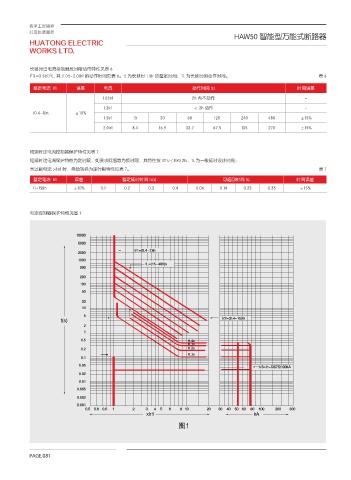

电流控制器保护特性见图 1

*S *O

U- T

U T *S *O

*S *O L"

Y*S L"

ప
