HAW50 智能型万能式断路器
R

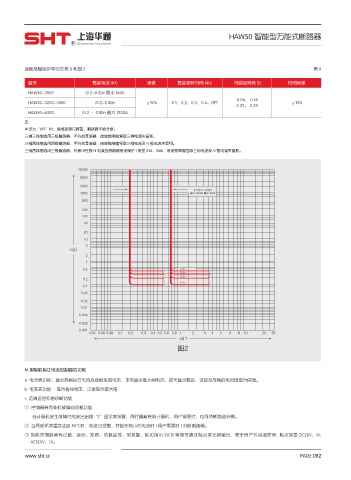

接地故障保护特性见表 8 和图 2 表8

型号 整定电流 (lr4) 误差 整定延时时间 t4(s) 可返回时间 (S) 时间误差
HAW50-2000 (0.2~0.8)ln 最小 160A
0.06、 0.14
HAW50-3200~4000 (0.2~0.8)ln ±10% 0.1、0.2、0.3、0.4、OFF ±15%
0.23、 0.35
HAW50-6300 (0.2 ～ 0.8)ln 最大 1200A
注：
t4 设为“OFF”时，接地故障只报警，断路器不能分断。
三相三线制选用三极断路器，不外加互感器，接地故障信号取三相电流矢量和。
三相四线制选用四极断路器，不外加互感器，接地故障信号取三相电流及 N 极电流矢量和。
三相四线制选用三极断路器，外接中性极 N 电流互感器做接地保护 ( 接至 25#、26#)，接地故障信号取三相电流及 N 极电流矢量和。

*S *O
ᰬ๓ " ᰬᄻ "

U T

T
T
T

T

Y*S
ప

M 型智能型过电流控制器的功能
a. 电流表功能：显示各相运行电流及接地泄漏电流，正常显示最大相电流，还可显示整定、试验及故障的电流值或时间值。
b. 电压表功能： 显示各线电压，正常显示最大值
c. 远端监控和自诊断功能
① 控制器具有本机故障自诊断功能
当计算机发生故障时能发出出错“E”显示或报警，同时重新启动计算机，用户需要时，也可将断路器分断。
② 当局部环境温度达到 80℃时，能发出报警，并能在较小的电流时 ( 用户需要时 ) 分断断路器。
③ 智能控制器具有过载、接地、短路、负载监控、预报警、脱扣指示 (OCR) 等信号通过触点或光耦输出，便于用户外接遥控用 , 触点容量 DC28V、1A;
AC125V、1A。
