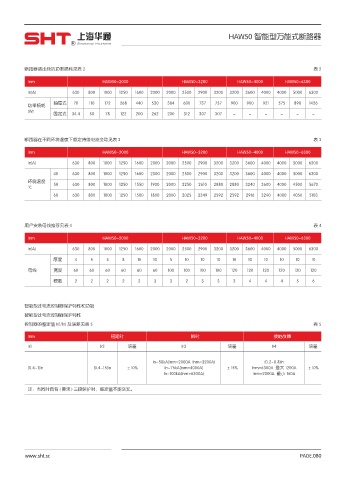

HAW50 智能型万能式断路器
R

断路器进出线的功率损耗见表 2 表2

Inm HAW50-2000 HAW50-3200 HAW50-4000 HAW50-6300
In(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200 3200 3600 4000 4000 5000 6300

抽屉式 70 110 172 268 440 530 384 600 737 737 900 900 921 575 898 1426
功率损耗
(W)
固定式 34.4 50 78 122 200 262 200 312 307 307 - - - - - -

断路器在不同环境温度下额定持续电流变动见表 3 表3
Inm HAW50-2000 HAW50-3200 HAW50-4000 HAW50-6300
In(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200 3200 3600 4000 4000 5000 6300

40 630 800 1000 1250 1600 2000 2000 2500 2900 3200 3200 3600 4000 4000 5000 6300
环境温度 50 630 800 1000 1250 1550 1900 2000 2250 2610 2880 2880 3240 3600 4000 4500 5670
℃
60 630 800 1000 1250 1500 1800 2000 2025 2349 2592 2592 2916 3240 4000 4050 5103

用户安装母线推荐见表 4 表4

Inm HAW50-2000 HAW50-3200 HAW50-4000 HAW50-6300
In(A) 630 800 1000 1250 1600 2000 2000 2500 2900 3200 3200 3600 4000 4000 5000 6300
厚度 4 5 5 8 10 10 5 10 10 10 10 10 10 10 10 10

母线 宽度 60 60 60 60 60 60 100 100 100 100 120 120 120 120 120 120
根数 2 2 2 2 2 3 3 2 3 3 3 4 4 4 5 6

智能型过电流控制器保护特性和功能
智能型过电流控制器保护特性
控制器的整定值 Ir(l/ln) 及误差见表 5 表5

Inm 短延时 瞬时 接地故障
Ir1 Ir2 误差 Ir3 误差 Ir4 误差

In~50kA(Inm=2000A Inm=3200A) (0.2~0.8)In
(0.4-1)In (0.4-15)In ±10% In~75kA(Inm=4000A) ±15% Inm=6300A 最大 1200A ±10%
In~100kA(Inm=6300A) Inm=2000A 最小 160A

注：当同时具有 ( 要求 ) 三段保护时，整定值不能交叉。
