HAW50 智能型万能式断路器
R

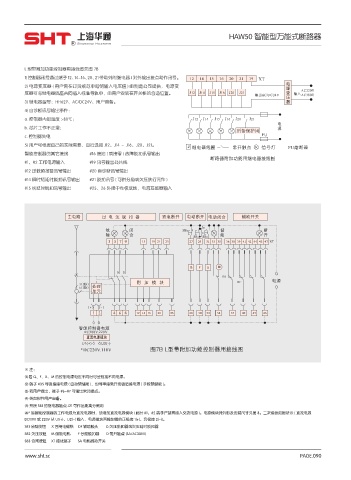

L 型带附加功能控制器用接线图见图 7B
1) 控制器讯号通过端子 12、14-16、20、21 带动外附继电器 J 对外输出接点动作讯号。
2) 电源变压器 ( 用户需在订货规范中指明输入电压值 ) 由制造公司提供，电源变
压器可与继电器底座共同插入标准导轨中，由用户安装在开关柜的合适位置。
3) 继电器型号：HH62P、AC/DC24V、用户自备。
4) 自诊断讯号输出条件：
a. 控制器内部温度 >80℃；
b. 芯片工作不正常；
c. 控制器失电
5) 用户可根据自己的实际需要，自行选接 J12、J14 ～ J16、J20、J21。
智能控制器的其它接线 #16 接地 ( 或接零 ) 故障脱扣讯号输出
᫙䌛ஔ䭰ߌߋ㘩⩔㐓⩡ஔᣑ㏫ప
#1、#2 工作电源输入 #19 讯号输出公共线
#12 过载预报警讯号输出 #20 自诊断讯号输出
#14 瞬时短延时脱扣讯号输出 #21 脱扣讯号 ( 可供分励或欠压执行元件 )
#15 长延时脱扣讯号输出 #25、26 外接中性极或地，电流互感器输入

ప # -ಷፒ䭰ߌߋ㘩ᣓݢஔ⩔ᣑ㏫ప

※ 注：
(1) 若 Q、F、X、M 的控制电源电压不同时可分别接不同电源。
(2) 端子 #35 可直接接电源 ( 自动预储能 )，也可串接常开按钮后接电源 ( 手控预储能 )。
(3) 若用户提出，端子 #6~#7 可输出常闭接点。
(4) 外加附件用户自备。
(5) 并接 SB1 的继电器触点 J21 可作远距离分闸用
(6)* 当智能控制器的工作电源为直流电源时，须增加直流电源模块 ( 此时 #1、#2 端子严禁再接入交流电源 )。电源模块其外形及安装尺寸见图 8。二次接线如图所示 [ 直流电源
DC110V 或 220V 从 U1(+)、U2(-) 输入，电源模块两输出端的正极接 1(+)、负极接 2(-)]。
SB1 分励按钮 X 合闸电磁铁 DF 辅助触头 Q 欠压脱扣器或欠压延时脱扣器
SB2 欠压按钮 M 储能电机 F 分励脱扣器 O 常开触点 (3A/AC380V)
SB3 合闸按钮 XT 接线端子 SA 电机微动开关
