HAW50 智能型万能式断路器

结构概述

◆ 固定式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、安装板组成。
◆ 抽屉式断路器主要由触头系统、智能控制器、手动操作机构、电动操作机构、抽屉座组成。
◆ 断路器为立体布置形式，具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内，其每相触头也都用绝缘板隔开，形成一个个小室，而智能控制器、
手动操作机构、电动操作机构依次排在其前面形成各自独立的单元，如其中一单元坏了，可将其整个拆下换上新的。
◆ 抽屉式断路器由插入断路器与抽屉座组成。抽屉座内的导轨能拉进拉出，插入断路器座落在导轨上进出抽屉，通过插入断路上的母线与抽屉座上的桥式
触头的插入联结接通主回路。
◆ 抽屉式断路器有三个工作位置： “连接”位置、“试验”位置、“分离”位置，位置变更通过手柄的旋进或旋出来实现，三个位置的指示通过抽屉座横
梁上的指针显示。
◆ 当处于“连接”位置时，主回路和二次回路均接通；当处于“试验”位置时，主回路断开，并有绝缘隔板隔开，仅二次回路接通，可进行一些必要的动作试验；
当处于“分离”位置时，主回路与二次回路全部断开。并且抽屉式断路器具有机械联锁位置，断路器只有在连接位置或试验位置才能使断路器闭合，而
在连接与试验的中间位置断路器不能闭合。
◆ 断路器的联锁机构 ( 适用抽屉式、固定式 )( 用户可选配本厂 HAQ1 双电源自动切换装置，以实现双路供电自动切换 )。

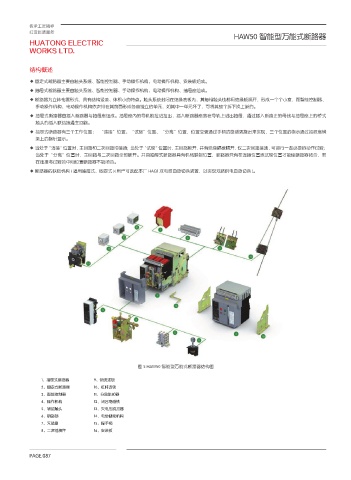

图 5 HAW50 智能型万能式断路器结构图

1、抽屉式断路器 9、钢缆连锁
2、固定式断路器 10、杠杆连锁
3、智能控制器 11、分励脱扣器
4、操作机构 12、闭合电磁铁
5、辅助触头 13、欠电压脱扣器
6、钥匙锁 14、电动储能机构
7、灭弧室 15、摇手柄
8、二次插接件 16、安装板
