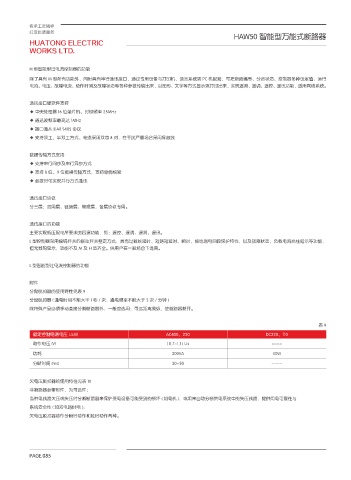

HAW50 智能型万能式断路器
H 型智能型过电流控制器的功能
除了具有 M 型所有功能外，同时具有串行通讯接口，通过专用设备与打印机、语言系统或 PC 机配套，可把断路编号、分合状态、控制器多种设定值、运行
电流、电压、故障电流、动作时间及故障状态等各种参数传输出来，以图形、文字等方式显示或打印出来，实现遥测、遥调、遥控、遥讯功能，适用网络系统。
通讯接口硬软件支持
◆ 中央处理器 16 位单片机、时钟频率 25MHz
◆ 通迅波频率最高达 1MHz
◆ 端口遵从 EIAR S485 协议
◆ 支持双工、半双工方式、电缆采用双芯 8 对，在干扰严重场合采用屏蔽线
数据传输方式支持
◆ 支持串行同步及串行异步方式
◆ 支持 8 位、9 位数据传输方式，支持奇偶校验
◆ 必要时可实现并行方式通讯
通讯接口协议
分三层：应用层、链接层、物理层，各层协议专用。
通讯接口的功能
主要实现低压配电所要求的四遥功能，即：遥控、遥调、遥测、遥讯。
L 型控制器采用编码开关的拨动开关整定方式，具有过载长延时、短路短延时、瞬时、接地漏电四段保护特性，以及故障状态、负载电流光柱指示等功能，
但无数码显示，功能不及 M 及 H 型齐全。供用户在一般场合下选用。
L 型智能型过电流控制器的功能
附件
分励脱扣器的使用特性见表 9
分励脱扣器 ( 通电时间不能大干 1 秒 / 次，通电频率不能大于 5 次 / 分钟 )
除特殊产品必须手动直接分断断路器外，一般应选用：可远距离操纵，使断路器断开。
表9
额定控制电源电压 Us(V) AC400、230 DC220、110
动作电压 (V) ( 0.7~1.1 ) Us ----
功耗 300VA 40W
分断时间 (ms) 30~50 ----
欠电压脱扣器的使用特性见表 10
非断路器必带附件，为可选件；
当供电线路欠压或失压时分断断路器来保护受电设备可能受到的损坏 ( 如电机 )，或用来自动分断供电系统中的失压线路，提供用电可靠性与
系统安全性 ( 如双电路供电 )；
欠电压脱扣器动作分瞬时动作和延时动作两种。
PAGE.085
