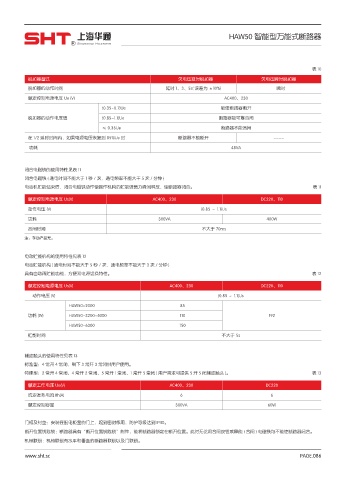

HAW50 智能型万能式断路器
R

表 10
脱扣器型式 欠电压延时脱扣器 欠电压瞬时脱扣器
脱扣器的动作时间 延时 1、3、5s( 误差为 ±10%) 瞬时

额定控制电源电压 Ue (V) AC400、230
(0.35~0.7)Ue 能使断路器断开
脱扣器的动作电压值 (0.85~1.1)Ue 断路器能可靠合闸
≤ 0.35Ue 断路器不能合闸
在 1/2 延时时间内，如果电源电压恢复到 85%Ue 时 断路器不能断开 ----
功耗 48VA

闭合电磁铁的使用特性见表 11
闭合电磁铁 ( 通电时间不能大于 1 秒／次，通电频率不能大干 5 次 / 分钟 )
电动机贮能结束后，闭合电磁铁动作使操作机构的贮能弹簧力瞬间释放，使断路器闭合。 表 11
额定控制电源电压 Us(V) AC400、230 DC220、110
动作电压 (V) (0.85 ～ 1.1)Us
功耗 300VA 400W

合闸时间 不大于 70ms
注：手动产品无。

电动贮能机构的使用特性见表 12
电动贮能机构 ( 通电时间不能大于 5 秒／次，通电频率不能大于 3 次 / 分钟 )
具有自动再贮能功能，方便双电源切换特性。 表 12

额定控制电源电压 Us(V) AC400、230 DC220、110
动作电压 (V) (0.85 ～ 1.1)Us
HAW50-2000 85
功耗 (W) HAW50-3200~4000 110 192
HAW50-6300 150

贮能时间 不大于 5s

辅助触头的使用特性见表 13
标准型：4 常开 4 常闭，剩下 3 常开 3 常闭供用户使用。
特殊型：2 常开 4 常闭、4 常开 2 常闭、5 常开 1 常闭、1 常开 5 常闭 ( 用户需求可提供 5 开 5 闭辅助触头 )。 表 13
额定工作电压 Ue(V) AC400、230 DC220
约定发热电流 Ith(A) 6 6
额定控制容量 300VA 60W

门框及衬垫：安装在配电柜室的门上，起到密封作用，防护等级达到 IP40。
断开位置钥匙锁：断路器具有“断开位置钥匙锁”附件，能将断路器锁定在断开位置。此时无论用合闸按钮或释能 ( 合闸 ) 电磁铁均不能使断路器闭合。
机械联锁：机械联锁有水平和垂直的断路器联锁以及门联锁。
