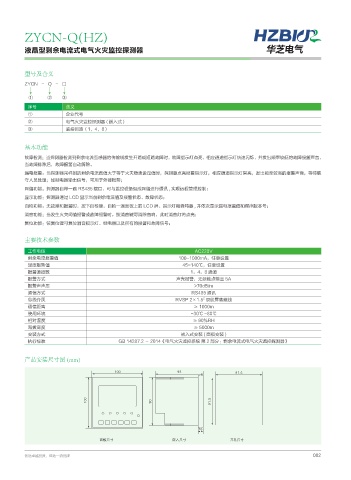

ZYCN-Q(HZ)
液晶型剩余电流式电气火灾监控探测器 华芝电气
型号及含义
ZYCN - Q - □
① ② ③
序号 含义
① 企业代号
② 电气火灾监控探测器 ( 嵌入式 )
③ 监控回路（1，4，8）
基本功能
故障检测：当探测器检测到剩余电流互感器的传输线发生开路或短路故障时，故障指示灯点亮，相应通道指示灯快速闪烁，并发出频率较低的故障报警声音，
当故障排除后，故障报警自动解除。
漏电报警：当探测器采样到的剩余电流数值大于等于火灾隐患设定值时，探测器点亮报警指示灯，相应通道指示灯常亮，发出频率较高的报警声音，等待职
守人员处理；如继电器输出信号，可用于外部报警；
网络功能：探测器自带一路 RS485 接口，可与监控设备组成网络进行通讯 , 实现远程管理控制；
显示功能：探测器通过 LCD 显示当前剩余电流值及报警状态、故障状态；
自检功能：无故障和报警时，按下自检键，自检一遍面板上的 LCD 屏、指示灯和蜂鸣器 , 并依次显示漏电报警值和程序版本号；
消音功能：当发生火灾阈值报警或故障报警时，按消音键可消除音响，此时消音灯将点亮；
复位功能：铵复位键可复位消音指示灯、继电器以及所有的报警和故障信号；
主要技术参数
工作电压 AC220V
剩余电流报警值 100-1000mA，任意设置
温度报警值 45-140℃，任意设置
报警通道数 1，4，8 通道
报警方式 声光报警，无源触点输出 5A
报警声声压 >70dB/m
通信方式 RS485 通讯
2
总线介质 RVSP 2×1.5 双绞屏落蔽线
通信距离 ≥ 1000m
使用环境 -30℃ ~80℃
相对湿度 ≥ 90%RH
海拔高度 ≥ 5000m
安装方式 嵌入式安装 ( 面板安装 )
执行标准 GB 14287.2 － 2014《电气火灾监控系统 第 2 部分：剩余电流式电气火灾监控探测器》
产品安装尺寸图 (mm)
᭦ࡆࠩ ࢥЙࡆࠩ धߗࡆࠩ
