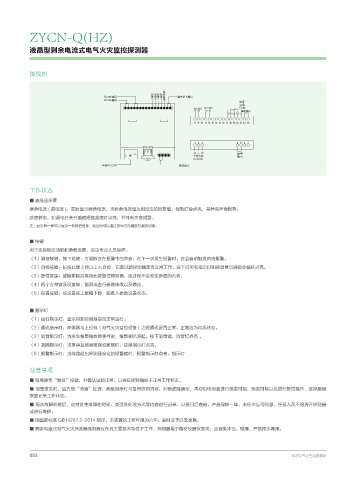

ZYCN-Q(HZ)

液晶型剩余电流式电气火灾监控探测器

接线图

ຝ
ຝ ຝ ຝ ຝ ऎ
34 ᤯ᝬ ऎ ऎ ऎ ऎ Р ໣ႂζՁᣤЙ
34 ᤯ᝬ ၸ ຝऎ
Мၸ
34 34 $0.
" # " # ໣ႂᣤЙ
5 5 5 5

/- ઐ᝜
- / ࢹͺႂຸ ᣤѢ
"$ 7
ႂຸ"$ 7 ઐ᝜ᣤѢ

工作状态
■ 液晶显示屏
剩余电流 ( 漏电流 )：实时显示剩余电流，当剩余电流值达到设定的报警值，报警灯会点亮，并伴有声音报警。
故障状态：如漏电开关开路或短路故障灯点亮，并伴有声音报警。
注：显示屏一屏可以显示一条数值信息，超出时可以通过按动方向键进行翻页切换。

■ 按键
用于实现特定功能和参数设置，应由专业人员操作。
（1）消音按键：按下此键，可消除正在报警中的声音，在下一次发生报警时，还会自动触发声音报警。
（2）自检按键：长按此键 2 秒以上入自检，它是试验探测器是否正常工作，按下后所有指示灯和液晶显示屏都会循环点亮。
（3）复位键是：故障排除后需按此键复位探测器，该过程不会改变参数的内容。
（4）两个方向键及设置键：翻屏或进行参数修改以及确定。
（5）设置按键：按设置按上翻和下翻，即进入参数设置状态。

■ 指示灯
（1）运行指示灯：显示探测控制器是否正常运行。
（2）通讯指示灯：探测器与上位机（电气火灾监控设备）之间通讯是否正常，正常应为闪烁状态。
（3）消音指示灯：当发生报警和故障事件时，报警喇叭响起，按下消音键，消音灯点亮 。
（4）故障指示灯：当零序互感器短路或断路时，故障指示灯点亮。
（5）报警指示灯：当线路超出探测器设定的报警值时，报警指示灯点亮。指示灯

注意事项
■ 每周操作“复位”按键，并确认试验正常，以保证探测器处于正常工作状态。
■ 报警发生时，应先做“消音”处理，观察指示灯与显示屏的内容，判断故障类型，再对供电电路进行隐患排除，隐患排除以后进行复位操作，使探测器
恢复正常工作状态。
■ 每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询。产品保修一年，未经本公司同意，任何人员不得拆开探测器
或进行维修。
■ 按国家标准 GB14287.2-2014 规定、本装置的工作年限为六年，届时应予以及更换。
■ 剩余电流式电气火灾探测器探测器应在其主要技术特性下工作，探测器属于精密仪器仪表类，应避免冲击、碰撞、严禁雨水淋湿。
