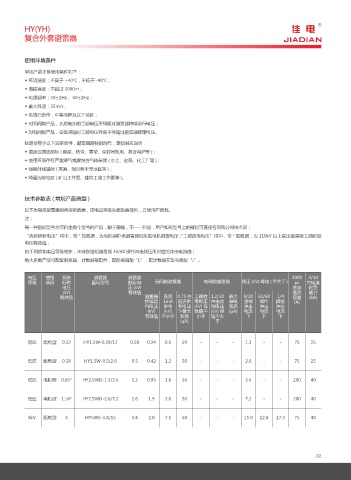

P. 5

HY(YH)
          复合外套避雷器



          使用环境条件

          常规产品正常使用条件如下：
          ◆ 环境温度：不高于 +40℃，不低于 -40℃；
          ◆ 海拔高度：不超过 3000m；
          ◆ 电源频率：50±2Hz； 60±2Hz；
          ◆ 最大风速：35m/s；
          ◆ 免清扫条件：中等污秽及以下地区；
          ◆ 对无间隙产品，长期施加的工频电压不得超过避雷器持续运行电压；
          ◆ 对有间隙产品，安装点短时工频电压升高不得超过避雷器额定电压。
          长期使用于以下异常条件，避雷器需特别制作，定货时应说明：
          ◆ 温度或海拔超标 ( 高原、热带、寒带、全封闭柜用、靠近电炉等 )；
          ◆ 使用环境存在严重潮气或腐蚀性气体杂质 ( 水上、盐场、化工厂等 )；
          ◆ 强紫外线辐射 ( 高原、强日照干旱地区等 )；
          ◆ 特重污秽地区 ( 矿山工作面、建筑工地工作面等 )。


          技术参数表 ( 常规产品典型 )
          以下为常规避雷器的典型参数表，按电压等级从低到高排列，方便用户查找。
          注：
          每一种国标型号均可衍生数个型号的产品，限于篇幅，不一一列出，用户如有型号上的疑问可直接咨询我公司技术部；
          “系统标称电压”栏中，带 * 的数据，为电机保护类避雷器对应的电机额定电压；“工频放电电压”栏中，带 * 的数据，为 110kV 以上高压避雷器工频耐受
          电压有效值；
          由于用途和电压等级较多，未特别指明避雷器 30/60 操作冲击残压所对应的冲击电流值；
          绝大多数产品可配套脱离器、计数器等配件，配脱离器加“L”，配计数器在型号后加“J”。


           电压    使用   系统         避雷器         避雷器                                                     2000  4/10
           等级    场所   标称         国标型号        额定电      无间隙避雷器           有间隙避雷器       残压 (kV) 峰值 ( 不大于 )  μs  大电流
                      电压                     压 (kV)                                                   方波   耐受
                      (kV)                   有效值                                                      通流   能力
                      有效值                          避雷器   直流   0.75 倍 工频放 1.2/50  最大  8/20  30/60  1/4  容量  (kA)
                                                   持续运   1mA  直流参 电电压 冲击放       导电   雷电   操作    陡坡    (A)
                                                   行电压   参考   考电压 (kV) 有 电电压    电流   冲击   冲击    冲击
                                                    (kV)  (kV)  下最大 效值不 (kV) 峰  (μA)  电流  电流    电流
                                                   有效值 不小于     泄漏    小于   值不大         下    下     下
                                                               (μA)        于



           低压   配电型   0.22    HY1.5W-0.28/13  0.28  0.24  0.6   50    -     -    -   1.3    -    -    75    25


           低压   配电型   0.38    HY1.5W-0.5/2.6  0.5   0.42  1.2   50    -     -    -   2.6    -    -    75    25


           低压   电机型   0.66*  HY2.5WD-1.3/3.6  1.3   0.95  1.8   50    -     -    -   3.6    -    -    200   40


           低压   电机型   1.14*  HY2.5WD-2.6/7.2  2.6   1.9   3.6   50    -     -    -   7.2    -    -    200   40


           3kV  配电型    3      HY5WS-3.8/15    3.8   2.0   7.5   50    -     -    -   15.0  12.8  17.3  75   40
